您當前的位置:首頁 / 產品展示 / 排泥閥 / 電動角式排泥閥 electronic angle mud valve J944X-10/16
產品展示
產品詳情

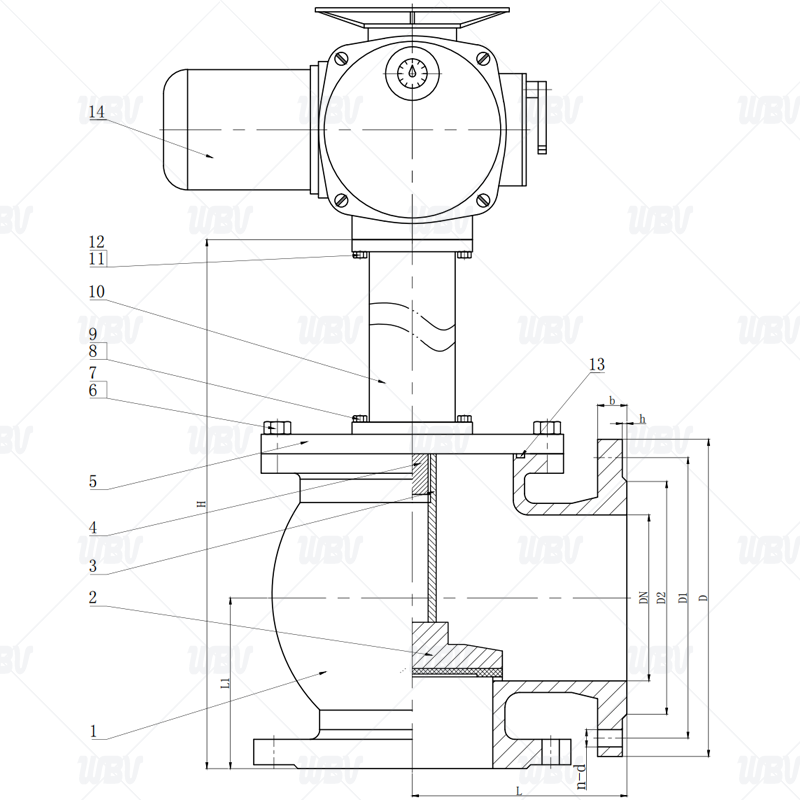

產品圖紙
產品尺寸
| DN | D | D1-PN10 | D1-PN16 | n-d-PN10 | n-d-PN16 | b | L | L1 |
| 50 | 160 | 125 | 125 | 4-19 | 4-19 | 15 | 142 | 110 |
| 65 | 180 | 145 | 145 | 4-19 | 4-19 | 15 | 151 | 110 |
| 80 | 195 | 160 | 160 | 8-19 | 8-19 | 17 | 151 | 118 |
| 100 | 215 | 180 | 180 | 8-19 | 8-19 | 17 | 181 | 125 |
| 150 | 280 | 240 | 240 | 8-23 | 8-23 | 17 | 181 | 150 |
| 200 | 335 | 295 | 295 | 12-28 | 12-23 | 20 | 218 | 176 |
| 250 | 405 | 355 | 355 | 12-23 | 12-28 | 21 | 256 | 223 |
| 300 | 460 | 405 | 410 | 12-28 | 12-28 | 25 | 317 | 280 |
| 350 | 520 | 460 | 470 | 16-23 | 16-28 | 27 | 380 | 310 |
| 400 | 580 | 515 | 525 | 16-28 | 16-31 | 27 | 380 | 310 |
| 450 | 615/640 | 565 | 585 | 20-28 | 20-31 |
技術資料
1.設計標準 CJ/T 196-2004
2.法蘭標準 GB/T 17241-2024
3.試驗與檢驗 GB/T 13927-2022
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | QT450-10 | 8 | 六角螺栓 | 201 |
| 2 | 閥板 | QT450+NR | 9 | 墊片 | 201 |
| 3 | 傳動螺母 | Q235 | 10 | 加長桿 | Q235 |
| 4 | 閥桿 | SS420 | 11 | 六角螺栓 | 201 |
| 5 | 閥蓋 | QT450-10 | 12 | 墊片 | 201 |
| 6 | 六角螺栓 | 201 | 13 | O型圈 | EPDM |
| 7 | 墊片 | 201 | 14 | 電動執行器 | 組件 |
