球墨鑄鐵持壓泄壓閥 SG iron pressure relief valve SK500X-10/16/25Q

產品概述

500×泄壓特壓閥主要用于消防或其他供水系統中，以防止系統超壓或維持消防供水系統的壓力。消防泵關閉后還可以減小水錘的沖擊。也用于大型供水系統的水錘消防裝置。并且閥門控制系統的進口處裝有一個自潔潔濾網，利用流體特性,使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環暢通無陰，使冷門能可靠地運行。系統動作平穩、強度高、使用壽命長。

結構特點和用途

500×泄壓閥由主閥、泄壓/特壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。500×泄壓閥利用水力自力控制，不需要其它裝置和能源，保養簡便，一閥多用。500X池壓閥產品廣泛用于高層建筑、生活區等供水管網系統及域市供水工程。

產品詳情

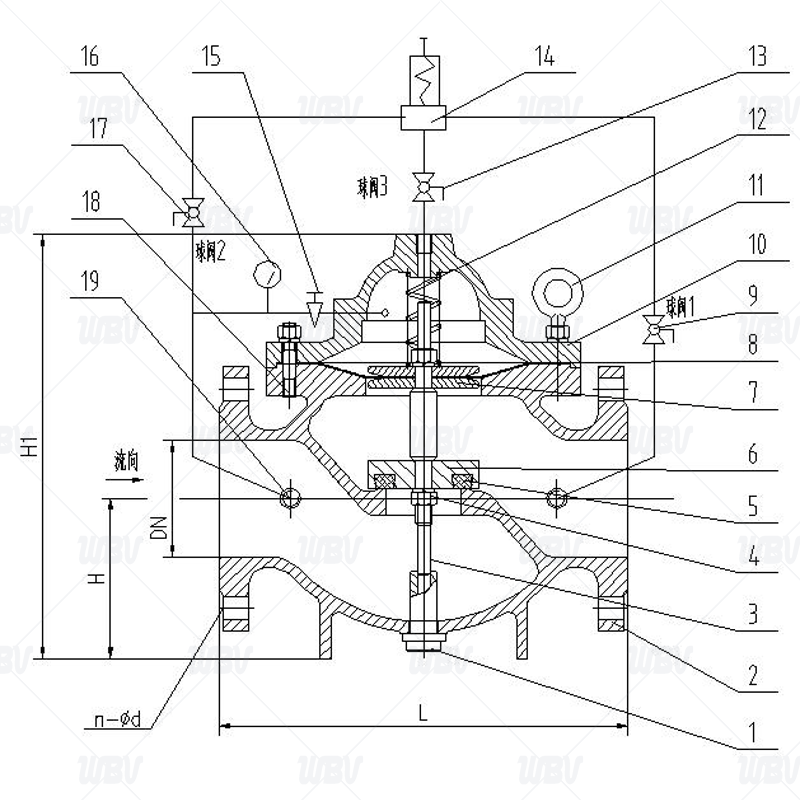

產品圖紙


產品尺寸

DN	L	PN10				PN16				PN25
DN	L	D	D1	D2	Z-Фd	D	D1	D2	Z-Фd	D	D1	D2	Z-Фd
40	205	150	110	85	4-18	150	110	85	4-18	150	110	85	4-18
50	205	165	125	100	4-18	165	125	100	4-18	165	125	100	4-18
65	216	185	145	120	4-18	185	145	120	4-18	185	145	120	8-18
75	240	200	160	135	8-18	200	160	135	8-18	200	160	135	8-18
100	280	220	180	155	8-18	220	180	155	8-18	235	190	155	8-22
125	330	250	210	185	8-18	250	210	185	8-18	270	220	188	8-26
150	355	285	240	210	8-22	285	240	210	8-22	300	250	218	8-26
200	420	340	295	265	8-22	340	295	265	12-22	360	310	278	12-26
250	500	395	350	320	12-22	405	355	320	12-26	425	370	332	12-30
300	530	445	400	368	12-22	460	410	375	12-26	485	430	390	16-30
350	610	505	460	428	16-22	520	470	436	16-26	555	490	448	16-32
400	700	565	515	482	16-26	580	523	485	16-30	620	550	505	16-36
450	745	615	565	532	20-26	640	585	545	20-30	670	600	555	20-36
500	810	670	620	585	20-26	715	650	608	20-34	730	660	610	20-36
600	920	780	725	685	20-30	840	770	718	20-36	845	770	718	20-41
700	1195	895	840	800	24-30	910	840	788	24-36	960	875	815	24-42

技術資料

1.產品設計標準：CJ/T219-2005

2.結構長度標準：GB/T12221-2005

3.法蘭標準：GB/T9113.1-2000

4.試驗標準：GB/T13927-2022

產品零件表

序號	名稱	材料	序號	名稱	材料
1	閥桿堵絲	QT400	11	吊環	QT400
2	閥體	QT400	12	彈簧	50CrVA
3	閥桿	2Cr13	13	球閥	H59-1
4	螺帽	304	14	泄壓導閥	H59-1
5	密封件	NBR	15	針閥	H59-1
6	閥盤	QT400+NR	16	壓力表	WCB+CP
7	膜片壓板	QT400	17	球閥	H59-1
8	膜片	NR+PA	18	螺栓螺母	304
9	球閥	H59-1	19	過濾器	H59-1
10	閥蓋	QT400	-	-	-

安裝和調節（打壓時注意：1。針形閥打開，2。三個球閥關閉）

1.主閥最佳安裝方式是水平安裝，閥蓋朝上，其它安裝方式也能達到使用功能，安裝前要徹底清除管道內的雜物。要注意主閥體外的流向標志箭頭遵循方向安裝。安裝后應確保沒有管道應力作用在閥體及閥內部件上。

2.主閥前要裝一只閘閥和一只過濾器，主閥后也要裝一只閘閥，以便于維修。

3.調壓前，先把針閥15打開，調壓時先松開導閥手輪下的鎖緊螺母，然后順時針擰動導閥手輪為增加壓力，反之為降低壓力，調好后鎖緊螺母。

4.通水前必須徹底沖洗管道。

5.微型過濾器18要定期清洗。
