您當前的位置:首頁 / 產品展示 / 銅閥門 / 黃銅內螺紋止回閥 brass FNPT swing check valve H14W-16T
產品展示
產品詳情

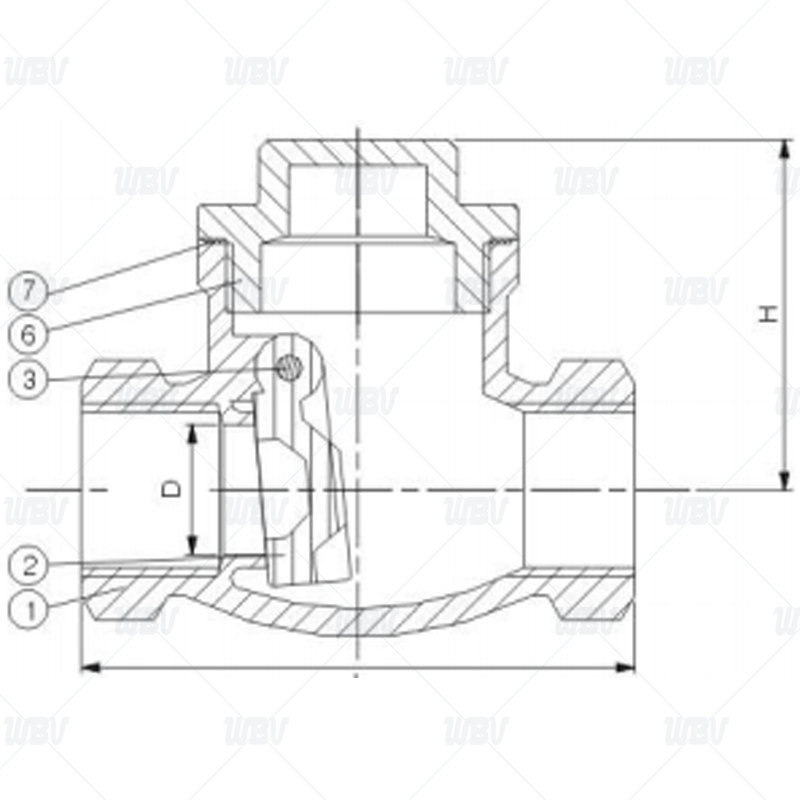

產品圖紙
產品尺寸
| NPS | d | L | H |
| 1/2" | 15 | 61 | 32 |
| 3/4" | 20 | 66 | 33 |
| 1" | 25 | 66 | 40 |
| 1 1/4" | 32 | 85 | 48 |
| 1 1/2" | 40 | 96 | 53 |
| 2" | 50 | 113 | 62 |
技術資料
1.執行標準 GB/T 8464-2023
2.測試標準 GB/T 13927-2008
3.螺紋連接標準 ISO 228-1-2000（GB/T 7307-2001）
4.材質標準 GB/T 12225-2018
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | H59-1 | 5 | 墊片-A | PTFE |
| 2 | 閥板 | H59-1 | 6 | 并帽 | H59-1 |
| 3 | 鉸鏈銷 | H59-1 | 7 | 墊片-B | PTFE |
| 4 | 螺栓 | H59-1 | - | - | - |
