您當前的位置:首頁 / 產品展示 / 疏水閥 / 北京式熱動力圓盤疏水閥 Beijing thermodynamic disc trap CS49H
產品展示
產品型號:CS49H
公稱通徑:DN15～DN150
結構形式:圓盤式
公稱壓力:1.6MPa～2.5MPa～4.0MPa～6.4MPa
連接方式:法蘭、內螺紋、承插焊
適用溫度:-29oC～+425oC
驅動方式:自動
閥體材質:鑄鋼、不銹鋼
制造標準:國標GB、德國DIN、美國API、ANSI
適用介質:水、蒸汽
產品詳情

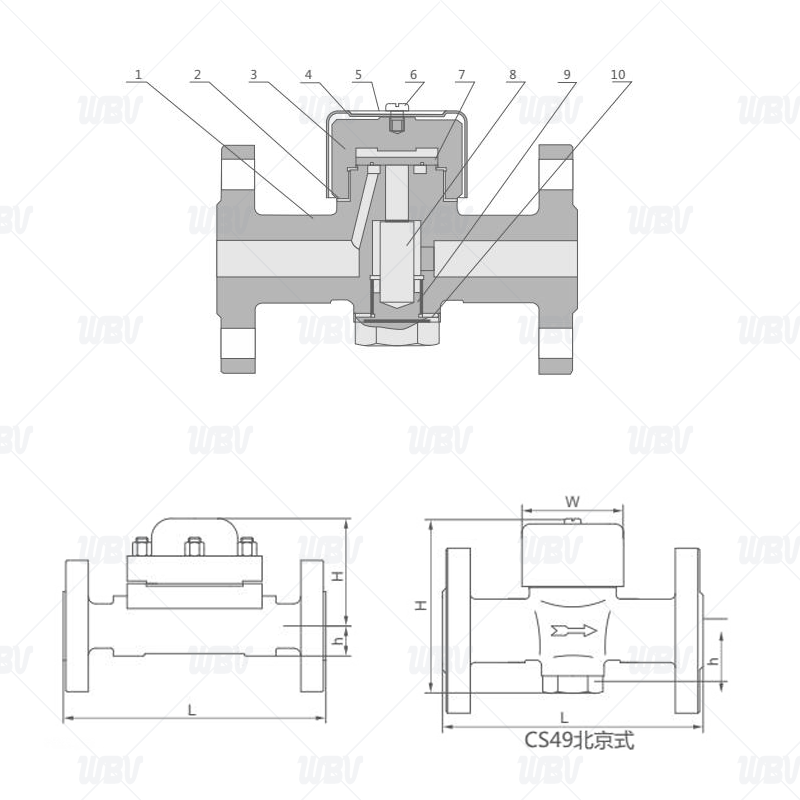

產品圖紙
產品尺寸
| 型號 | 口徑DN | L | H | h | W |
| CS49H-16/25/40C | 15 | 150 | 95 | 36 | 59 |
| 20 | 150 | 100 | 40 | 59 | |
| 25 | 160 | 108 | 42 | 59 | |
| 32 | 200 | 115 | 50 | 73 | |
| 40 | 230 | 115 | 50 | 73 | |
| 50 | 230 | 127 | 52 | 73 | |
| 65 | 250 | 173 | 80 | 73 | |
| 80 | 280 | 203 | 100 | 97 | |
| 100 | 310 | 218 | 110 | 97 | |
| 125 | 310 | 218 | 110 | 97 | |
| 150 | 350 | 254 | 110 | 107 | |
| 型號 | 口徑DN | L | H | h | W |
| CS49H-64C | 15 | 210 | 110 | 25 | 108 |
| 20 | 210 | 110 | 25 | 108 | |
| 25 | 210 | 110 | 25 | 108 | |
| 32 | 270 | 145 | 34 | 124 | |
| 40 | 270 | 145 | 34 | 124 | |
| 50 | 270 | 145 | 34 | 124 |
技術資料
1.執行標準 GB/T 22564-2008
2.結構長度標準：GB/T 12250-2005
3.法蘭標準：GB/T9113.1-2000
4.試驗標準：GB/T13927-2022
產品零件表
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| 1 | 閥體 | WCB、A105、SS304 | 6 | 螺釘 | SS304 |
| 2 | 密封墊片 | H62 | 7 | 閥片 | SS304 |
| 3 | 閥蓋 | Q235、WCB、SS304 | 8 | 濾網 | SS304 |
| 4 | 閥冒 | Q235、WCB、SS304 | 9 | 尾螺 | 2Cr13 |
| 5 | 標牌 | SS304 | 10 | 密封墊片 | H62 |
