產品展示
產品詳情

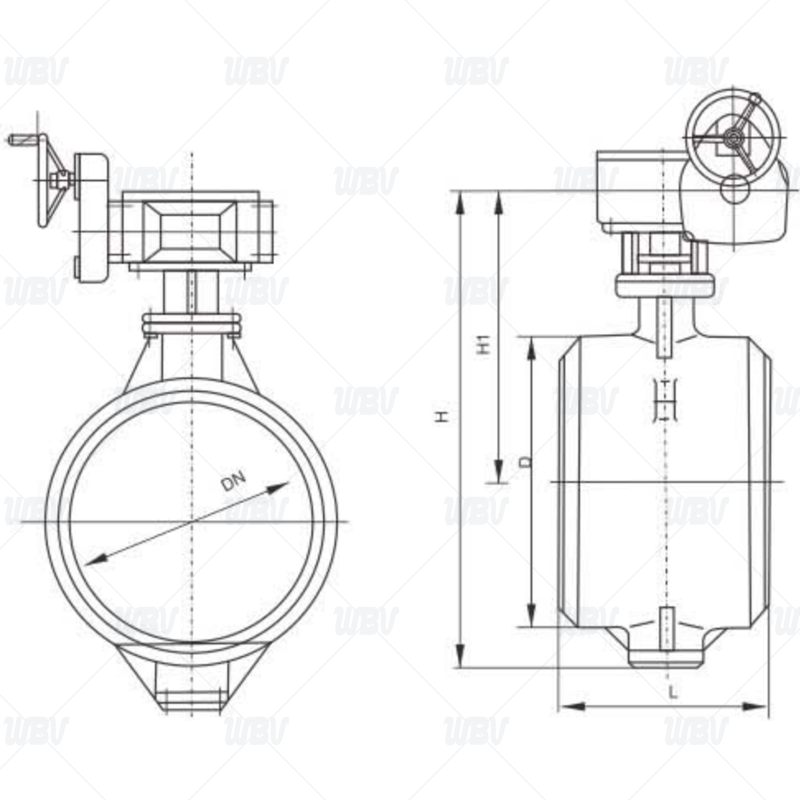

產品圖紙

產品尺寸
| 公稱通徑DN | L | PN10 | PN16 | PN25 | PN40 | ||||
| H1 | H | H1 | H | H1 | H | H1 | H | ||
| 100 | 190 | 280 | 390 | 280 | 390 | 280 | 390 | 280 | 390 |
| 125 | 200 | 300 | 420 | 300 | 420 | 300 | 420 | 300 | 420 |
| 150 | 210 | 320 | 460 | 320 | 460 | 320 | 460 | 320 | 460 |
| 200 | 230 | 370 | 550 | 370 | 550 | 370 | 550 | 370 | 550 |
| 250 | 250 | 420 | 620 | 420 | 620 | 420 | 620 | 420 | 620 |
| 300 | 270 | 500 | 750 | 500 | 750 | 500 | 750 | 500 | 750 |
| 350 | 290 | 530 | 800 | 530 | 800 | 530 | 800 | 530 | 800 |
| 400 | 310 | 570 | 870 | 570 | 870 | 570 | 870 | 570 | 870 |
| 450 | 330 | 600 | 920 | 600 | 920 | 600 | 920 | 600 | 920 |
| 500 | 350 | 680 | 1040 | 680 | 1040 | 680 | 1040 | 680 | 1040 |
| 600 | 390 | 750 | 1190 | 750 | 1190 | 750 | 1190 | 750 | 1190 |
| 700 | 430 | 810 | 1290 | 810 | 1290 | 810 | 1290 | - | - |
| 800 | 470 | 905 | 1440 | 905 | 1440 | 905 | 1440 | - | - |
| 900 | 510 | 960 | 1550 | 960 | 1550 | 960 | 1550 | - | - |
| 1000 | 550 | 1010 | 1650 | 1010 | 1650 | 1010 | 1650 | - | - |
| 1200 | 630 | 1175 | 1920 | 1175 | 1920 | 1175 | 1920 | - | - |
| 1400 | 710 | 1310 | 2170 | 1310 | 2170 | - | - | - | - |
| 1600 | 790 | 1460 | 2440 | 1460 | 2440 | - | - | - | - |
| 1800 | 870 | 1560 | 2650 | 1560 | 2650 | - | - | - | - |
| 2000 | 950 | 1670 | 2860 | 1670 | 2860 | - | - | - | - |
技術資料
1.執(zhí)行標準JB/T8527-2015
2.結構長度標準GB/T12221-2005
3.法蘭標準GB/T9113-2010
4.檢驗標準GB/T13927-2008
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | 碳鋼/不銹鋼/鉻鉬鋼/合金鋼 | 4 | 閥桿 | Cr13系不銹鋼/奧氏體不銹鋼/合金鋼 |
| 2 | 蝶板 | 碳鋼/不銹鋼/鉻鉬鋼/合金鋼 | 5 | 軸承 | 奧氏體不銹鋼/304氮化 |
| 3 | 密封圈 | 不銹鋼+耐高溫石棉板 | 6 | 填料 | 柔性石墨 |
