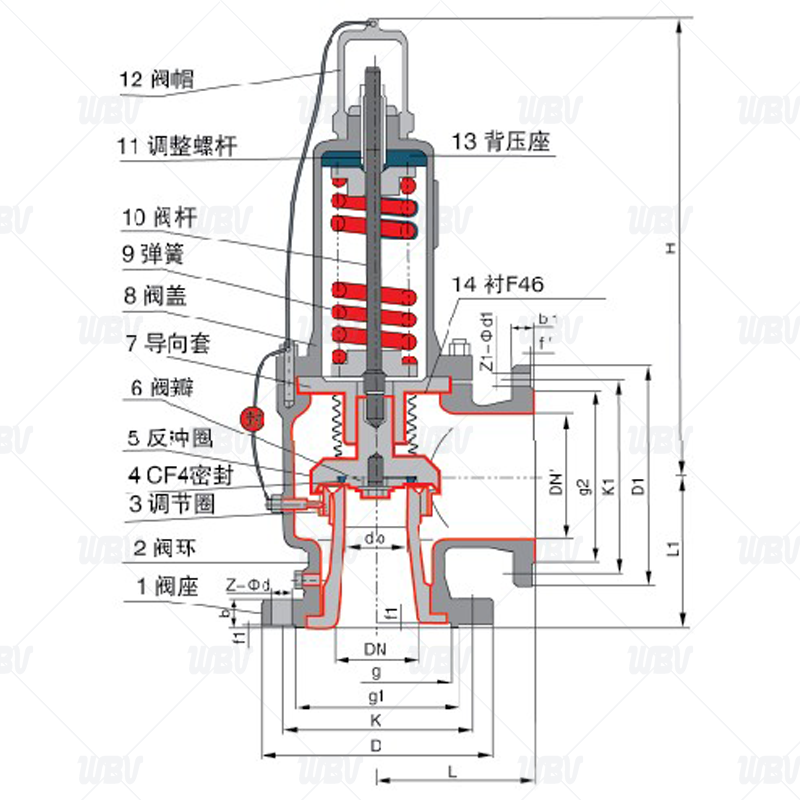

產品圖紙

產品尺寸

技術資料

1.設計制造標準：GB/T 12243-2021

2.結構長度標準：GB/T12221-2005

3.法蘭標準：GB/T9113.1-2000

4.試驗標準：GB/T13927-2022

產品零件表

安裝與調試注意事項

（1）安全閥應與容器本體直接連接并裝在容器高處，對液化氣儲槽上的安全閥應裝在氣相空間，用于液體的安全閥應裝在正常液面以下，而且安全閥進口管的公稱直徑不得小于15mm。因特殊原因難以裝在容器本體上時，可考慮裝在出口管路上，但安全閥裝設處與容器之間的管路上應避免突然拐彎、截面局部收縮等結構，防止增加管路阻力、引起污物積聚發生堵塞等。

（2）無論安全閥裝在何處，在從容器到安全閥之間的連接管和管件通孔其截面積均不得小于安全閥的進口面積。如果一個連接口上裝有數個安全閥，則此連接口的面積至少應等于數個閥進口面積的總和，是總和的1.25倍。

（3）在容器與安全閥之間一般禁止裝設中間截止閥，但對于盛裝易燃、有毒或粘性較大介質的容器，為便于對安全閥進行更換、清洗，可以在容器和安全閥之間裝截止閥，但此截止閥的結構和通徑尺寸不得阻礙安全閥的正常泄放，當容器正常工作時，該截止閥必須處于全開狀態并加鉛封。

（4）安全閥后的排放管如有出現冷凝液體的可能，則應考慮有自動排除設施；封閉式安全閥排放管的內徑不得小于安全閥出口管的公稱直徑。排放管原則上應一閥一根，并禁止在排放管上裝任何閥門，當兩個以上安全閥共用同一根排放管時，排放管的截面積應不小于所有安全閥出口管截面積的總和，并適當考慮排放管的壓力降，不使安全閥產生明顯的背壓。對氧氣等可燃性氣體或其他混合后能發生化學反應的氣體不能共用一根排氣管。

（5）新安全閥在安裝之前應在試驗臺上調定其開啟壓力和回座壓力，并檢查關閉件的密封性。開啟壓力可通過調節加在閥瓣上的載荷，如杠桿式安全閥的重錘質量或位置，彈簧式安全閥壓緊彈簧的螺母的位置（在正確選擇彈簧壓力級的基礎上），回座力可通過調整安全閥的上下調節圈的位置來達到。

使用與管理

選擇得當、安裝正確的安全閥還應通過合理地使用和管理才能發揮其作用。日常使用中，為確保安全閥的良好工作狀態，應加強維護與檢查，保持閥體清潔，防止閥體及彈簧銹蝕，防止閥體被油垢、異物堵塞，要經常檢查閥的鉛封是否完好，防止杠桿式安全閥的重錘松動或被移動、彈簧式安全閥調節螺母被隨意擰動，發現泄漏應及時更換或檢修，禁止用加大載荷（如過分?jǐn)Q緊彈簧式安全閥的調節螺母，或在杠桿式安全閥的杠桿上加重物等）的方法消除泄漏。為了防止閥瓣與閥座被氣體中的油垢等臟物粘住，對用于空氣、水蒸氣或更帶有粘性臟物但排放時不會造成環境污染的其他氣體的安全閥，應定期扳動扳手進行入工排氣，以沖刷污物。

安全閥應定期進行檢驗，包括開啟壓力、回座壓力、密封程度等，其要求與安全閥的調試相同。當檢驗不合格時應解體，詳細檢查各零部件是否有裂紋、傷痕、磨損、腐蝕、變形等，并進行修復或更換后組裝再進行檢查。安全閥定期檢驗的周期可與所用的容器檢驗周期相同。
