您當前的位置:首頁 / 產品展示 / 排渣閥 / 氣動擺動式陶瓷進料閥 pneumatic swing ceramics inlet valve BZ643TC-10C
產品展示
產品詳情

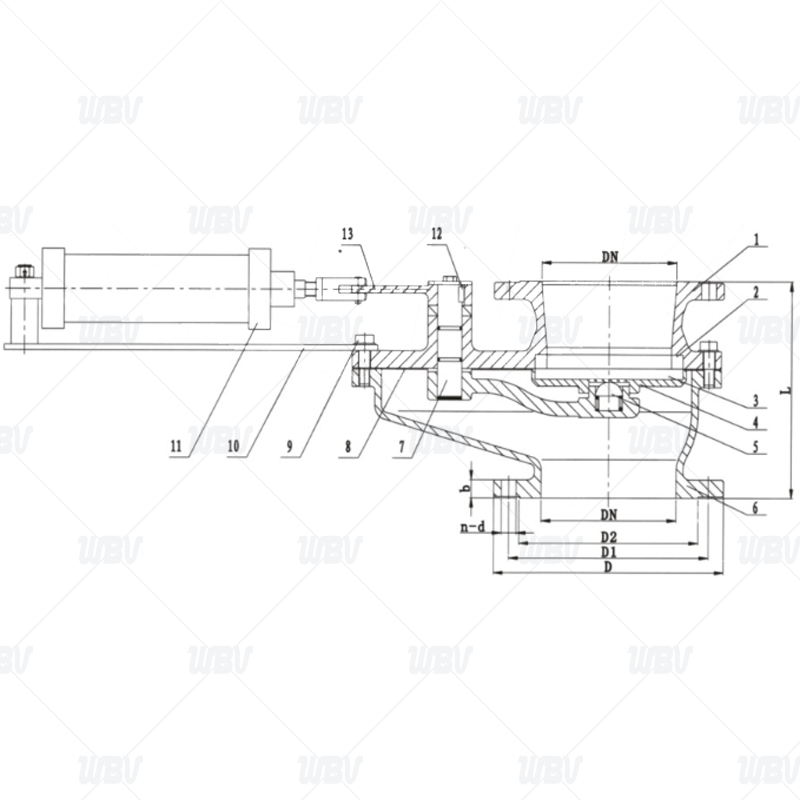

產品圖紙
產品尺寸
| DN | PN | L | D | D1 | D2 | b | n-d |
| 80 | 10 | 230 | 200 | 160 | 132 | 20 | 8-18 |
| 100 | 250 | 220 | 180 | 156 | 20 | 8-18 | |
| 125 | 265 | 250 | 210 | 184 | 22 | 8-22 | |
| 150 | 265 | 285 | 240 | 211 | 24 | 8-22 | |
| 200 | 310 | 340 | 295 | 266 | 24 | 8-22 | |
| 250 | 395 | 405 | 350 | 319 | 26 | 12-26 | |
| 300 | 450 | 460 | 400 | 370 | 28 | 12-26 | |
| 350 | 500 | 520 | 460 | 429 | 30 | 16-26 |
技術資料
1.執行標準GB/T12224-2019
2.結構長度標準GB/T12221-2005
3.法蘭尺寸標準JB/T 79.1
4.測試標準JB/T9092-1999
5.標志標準GB/T12220-2015
6.供貨標準GB/T12252-1989
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | Main body 主閥體 | WCB | 6 | Seat 閥座 | 工程陶瓷 |
| 2 | Gasket 閥蓋 | WCB | 7 | Disc Holder閥瓣支架 | WCB |
| 3 | Pneumatic actuator 氣動裝置 | 鋁合金 | 8 | Shaft 軸 | 45# |
| 4 | Spring 彈簧 | 50CrVA | 9 | Double-end stud雙頭螺柱 | 35CrMoVA |
| 5 | Disc 閥板 | WCB+工程陶瓷 | 10 | Nut 螺母 | 25 |
