您當前的位置:首頁 / 產品展示 / 截止閥 / 美式絲扣截止閥 American style thread gate valve J11W-16
產品展示
產品詳情

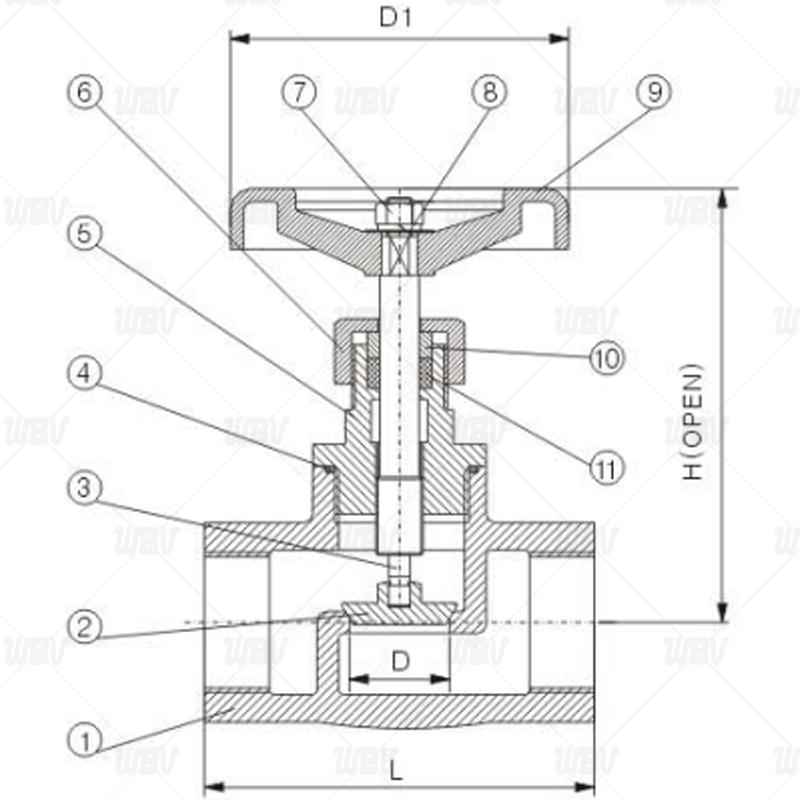

產品圖紙
產品尺寸
| NPS | DN | L | H | D1 |
| 1/2" | 15 | 66 | 100 | 70 |
| 3/4" | 20 | 80 | 106 | 70 |
| 1" | 25 | 90 | 118 | 80 |
| 1 1/4" | 32 | 105 | 134 | 80 |
| 1 1/2" | 40 | 120 | 152 | 100 |
| 2" | 50 | 141 | 172 | 100 |
| 2 1/2" | 64 | 165 | 185 | 145 |
技術資料
1.執行標準GB/T 12235-2019
2.結構長度標準GB/T 12221-2005
3.法蘭尺寸標準JB/T 79-1994;GB/T 9113.1
4.壓力溫度標準GB/T 12224-2015
5.測試標準JB/T 9092-1999
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | SS304/SS316 | 7 | 六角螺母 | SS304 |
| 2 | 閥瓣 | SS304/SS316 | 8 | O型圈 | FKM |
| 3 | 閥桿 | SS304/SS316 | 9 | 手輪 | 鋁合金 |
| 4 | 填料 | RPTFE | 10 | 壓蓋環 | SS304 |
| 5 | 閥蓋 | SS304/SS316 | 11 | 閥桿填料 | RPTFE+FKM |
| 6 | 墊片 | SS304 |
