您當前的位置:首頁 / 產品展示 / 全焊接球閥 / 全焊接全通徑球閥Q367HF-16/25C CF8固定球 雙極渦輪 防腐蝕漆
產品展示
全焊接球閥，閥門由三段獨立的鍛壓件通過焊接組成一體式而成，確保球閥在允許工況條件下連接閥體無泄漏。產品主要應用于:天然氣、石油、水等介質，適用于小區供熱、城市燃氣、石油化工、鋼鐵、造船、冶金、發電站、調壓站等管道使用。
產品詳情

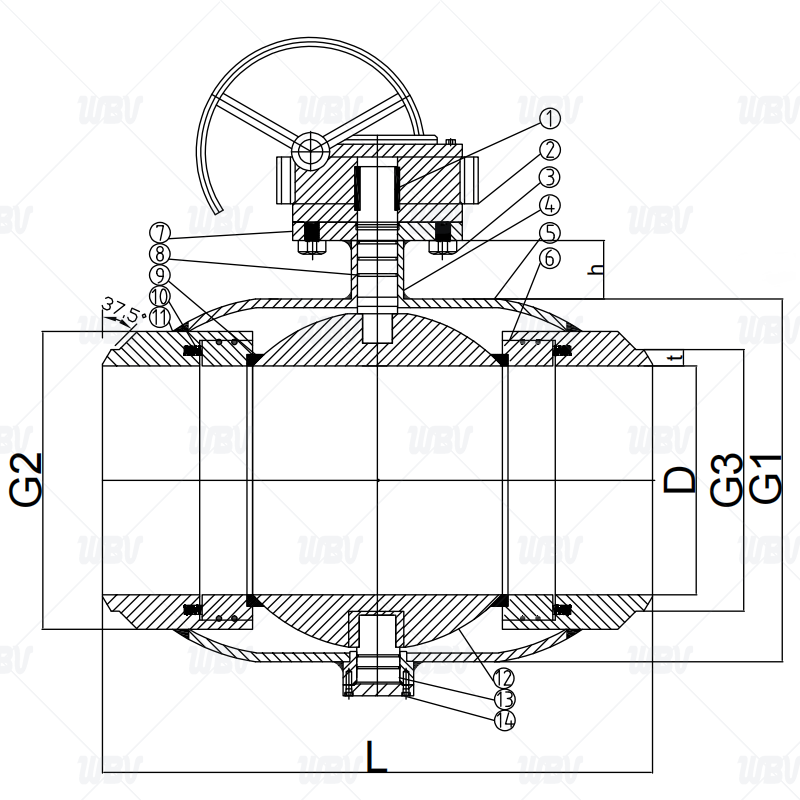

產品圖紙
連接尺寸
| DN | PN | L | D | G1 | G2 | G3 | h | t | ISO5211 | 備注 |
| 250 | 25 | 620 | 250 | 427 | 298 | 273 | 129 | 10 | F16 | |
| 300 | 25 | 675 | 300 | 580 | 350 | 325 | 130 | 12.5 | F20 | 雙級渦輪 |
| 350 | 25 | 774 | 350 | 580 | 405 | 377 | 130 | 13.5 | F25 | 雙級渦輪 |
| 400 | 25 | 890 | 400 | 660 | 457 | 426 | 130 | 13 | F25 | 雙級渦輪 |
| 450 | 25 | 910 | 450 | 660 | 510 | 480 | 135 | 15 | F30 | 雙級渦輪 |
| 500 | 25 | 1084 | 500 | 800 | 560 | 530 | 135 | 15 | F30 | 雙級渦輪 |
| 600 | 25 | 1363 | 500 | 960 | 660 | 630 | 140 | 15 | F35 | 雙級渦輪 |
| 700 | 25 | 1530 | 685 | 1120 | 770 | 720 | 140 | 15 | F35 | 雙級渦輪 |
| 800 | 25 | 1727 | 780 | 1250 | 870 | 820 | 140 | 20 | F35 | 雙級渦輪 |
| 900 | 25 | 1900 | 875 | 1415 | 1020 | 920 | 140 | 20 | F40 | 雙級渦輪 |

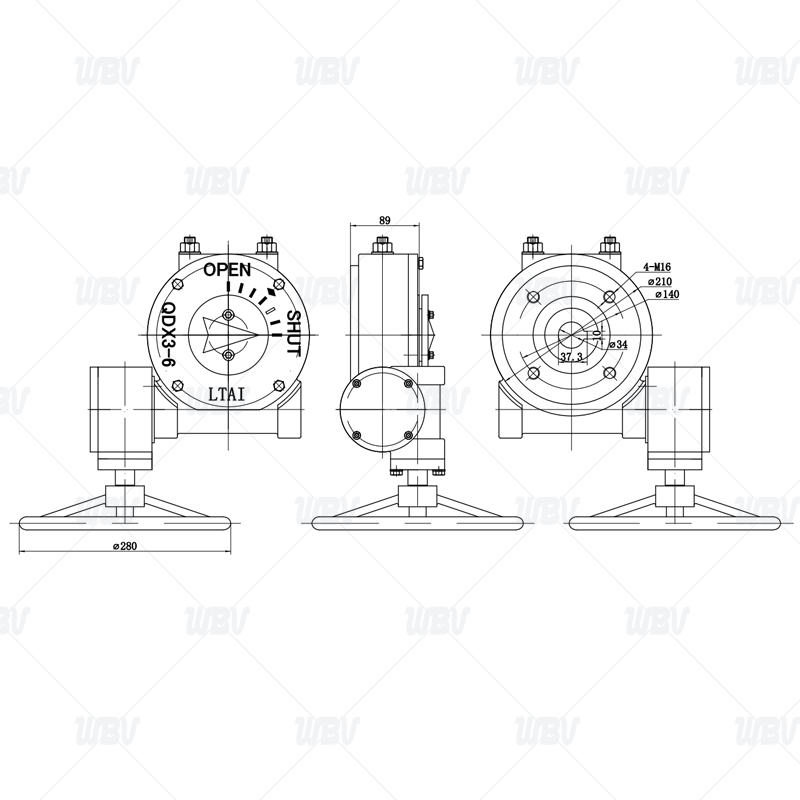

蝸輪扭矩
| 公稱通徑 | DN300 | DN350 | DN400 | DN500 | DN600 | DN700 | DN800 |
| 扭矩/.MI | 300 | 360 | 400 | 480 | 720 | 830 | 960 |
設計依據
1.執行標準 GB/T 37827-2019《城鎮供熱焊接球閥》
2.閥門檢查和試壓標準 GB/T 13927-2022《工業閥門 壓力試驗》
3.清潔度標準 JB/T 7748-1995《閥門清潔度和測定方法》
4.閥門焊接標準 NB/T 47014-2011《鋼制壓力容器焊接工藝評定》
產品零件表
| 編號 | 名稱 | 材質 | 數量 | 編號 | 名稱 | 材質 | 數量 |
| 1 | 上閥桿 | 2Cr13 | 1 | 12 | 實心球/空心球 | A105+ENP+0.05MM/304 | 1 |
| 2 | 上壓蓋 | 20# | 1 | 13 | 下閥桿 | 2Cr13 | 1 |
| 3 | 螺母 | 8 | 50 | 14 | 下壓蓋 | 20# | 1 |
| 4 | 上軸承 | 45# | 1 | 15 | 下閥套 | 20# | 1 |
| 5 | 閥體 | Q235 | 1 | 16 | 下軸承 | 45# | 1 |
| 6 | 支撐環 | 20# | 2 | 17 | 吊環 | 20# | 2 |
| 7 | 蝸輪盤 | 20# | 1 | 18 | 腳架 | 20# | 2 |
| 8 | O型圈 | FKM | 3 | 19 | 銷 | 45# | 2 |
| 9 | 密封圈 | PTFE+C | 2 | 20 | 密封閥座 | A105+PTFE+C | 2 |
| 10 | 彈簧 | 50crv4 | 50 | 21 | 上閥桿套 | Q235 | 1 |
| 11 | 接管 | 20# | 2 | 22 | 密封O型圈 | FKM | 2 |
