產品展示
產品詳情

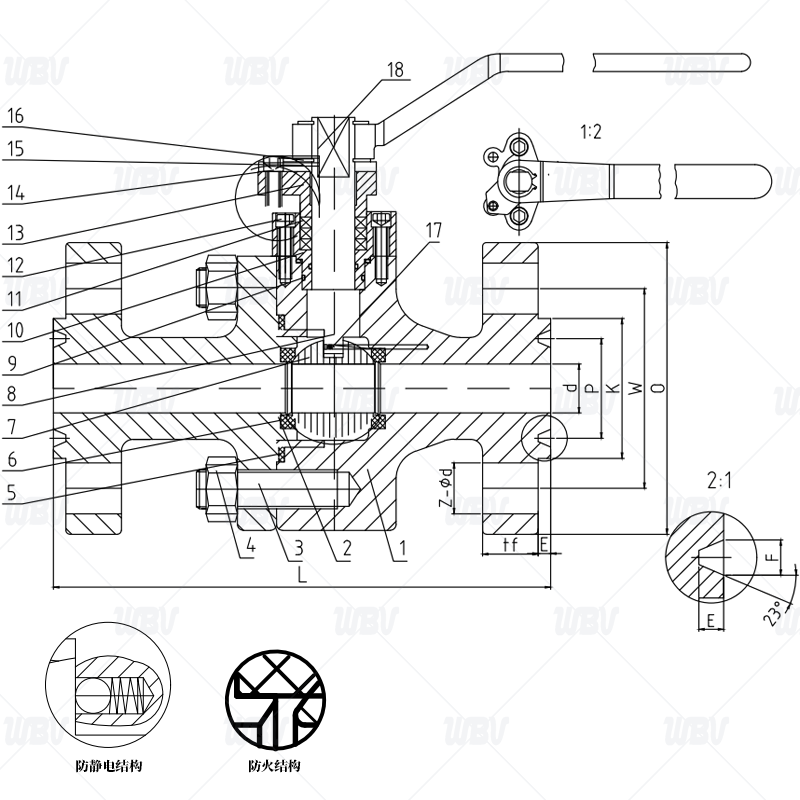

產品圖紙
產品尺寸
| NPS | L | d | O | W | K | P | Z-Фd | tf | E | F |
| 1" | 254 | 25 | 149 | 101.6 | 71.4 | 50.8 | 4-Ф26 | 28.4 | 6.35 | 8.74 |
技術資料
1.執行標準API608
2.結構長度標準ANSI B16.10
3.端面尺寸標準B16.5
4.測試標準API598
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | F304 | 10 | 填料箱 | F304 |
| 2 | 閥蓋 | F304 | 11 | 填料 | 石墨+鋼絲 |
| 3 | 螺栓 | A193 B16 | 12 | 內六角螺釘 | A193 B8 |
| 4 | 螺母 | A194 7 | 13 | 壓蓋 | CF8 |
| 5 | 中道墊片 | 304+PTFE | 14 | 內六角螺釘 | A193 B8 |
| 6 | 密封圈 | RPTFE | 15 | 定位片 | CF8 |
| 7 | 球 | F304 | 16 | 卡簧 | CF8 |
| 8 | 閥桿 | F304 | 17 | 防靜電 | 彈簧+鋼珠 |
| 9 | O型圈 | 氟橡膠FKM | 18 | 手柄 | WCB |
