您當前的位置:首頁 / 產品展示 / 低溫閥門 / 鍛壓低溫焊接閘閥 Forged sub-zero welded gate vlave DZ60W-/25/40/64
產品展示
產品型號:DZ61H、DZ11H
公稱通徑:DN15～DN50
結構形式:閘板式
公稱壓力:1.6Mpa～14.0Mpa
連接方式:內螺紋、承插焊、法蘭
適用溫度:-20oC～-101oC～-196oC
驅動方式:手動、傘齒輪、電動、氣動、液動
閥體材質:鍛鋼、鑄鋼、不銹鋼
制造標準:國標GB/美標ANSI
適用介質:液氮、乙烯、甲烷、液態天然氣、二氧化碳等
廣泛應用:石油，化工，電力，環保，水利，供熱，給排水，工業，機械
產品詳情

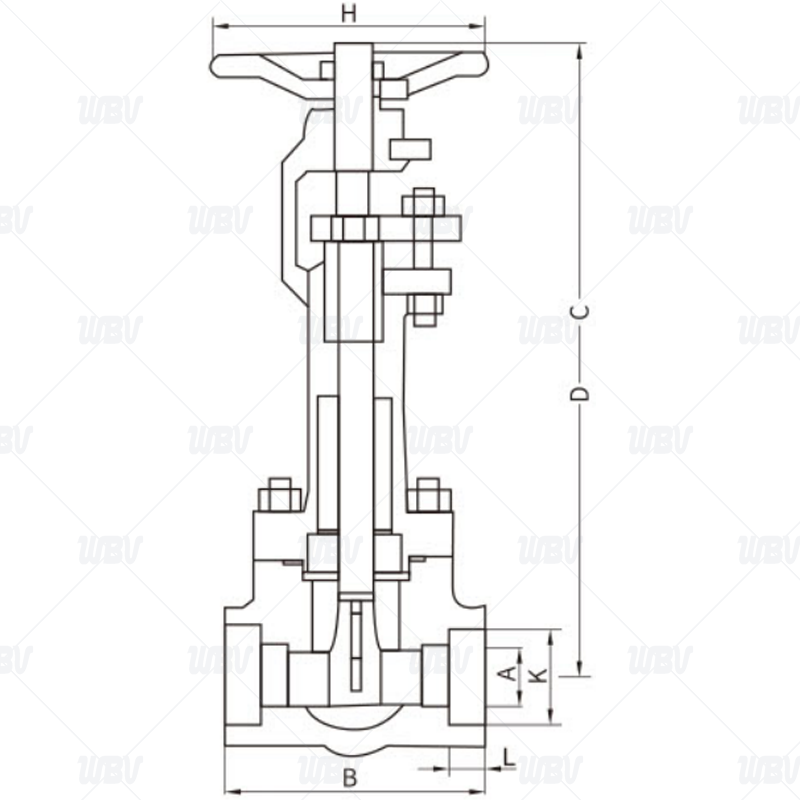

產品圖紙
產品尺寸
| 尺寸 | A | B | C | D | H | K | L | 結構長度 | |||
| mm | in | PN25 | PN40 | PN64 | |||||||
| 8 | 1/4" | 6 | 79 | 119 | 132 | 64 | 14.2 | 10 | 102 | 139 | 165 |
| 10 | 3/8" | 6 | 79 | 119 | 132 | 64 | 17.6 | 10 | 102 | 139 | 165 |
| 15 | 1/2" | 9 | 79 | 119 | 132 | 64 | 21.8 | 10 | 102 | 139 | 165 |
| 20 | 3/4" | 12 | 92 | 150 | 173 | 89 | 27.2 | 13 | 117 | 152 | 190 |
| 25 | 1" | 17 | 111 | 162 | 188 | 89 | 33.9 | 13 | 127 | 165 | 216 |
| 32 | 1 1/4" | 23 | 120 | 193 | 236 | 127 | 42.7 | 13 | 140 | 178 | 229 |
| 40 | 1 1/2" | 28 | 120 | 193 | 236 | 127 | 48..8 | 13 | 165 | 190 | 241 |
| 50 | 2" | 36 | 140 | 221 | 264 | 152 | 61.2 | 16 | 178 | 216 | 292 |
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | Body 閥體 | F316 | 9 | Gland bolt壓蓋螺栓 | F316 |
| 2 | Boonet 閥蓋 | F316 | 10 | Gland nut壓蓋螺母 | Gr.8M |
| 3 | Stem 閥桿 | F316 | 11 | 閥體/閥蓋螺母 | Gr.8M |
| 4 | Wedge 楔子 | CF8M | 12 | 閥體/閥蓋螺栓 | B8M |
| 5 | Seat 閥座 | STL12 | 13 | Gasket 墊圈 | 石墨纏繞墊圈 |
| 6 | Packing flange 填料法蘭 | F316 | 14 | Handwheel nut 手輪螺母 | WCB |
| 7 | seal gasket 密封墊片 | F316 | 15 | Handwheel 手輪 | WCB |
| 8 | Packing ring 填料環 | RPTFE+GRAP | 16 | Stem nut 閥桿螺母 | 不銹鋼/銅 |
