產品展示
對夾薄型球閥關閉件球體繞閥體中間線作旋轉來達到開啟、關閉的一種閥門，當球閥中腔介質壓力大過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，對夾式薄型球閥適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。
產品詳情

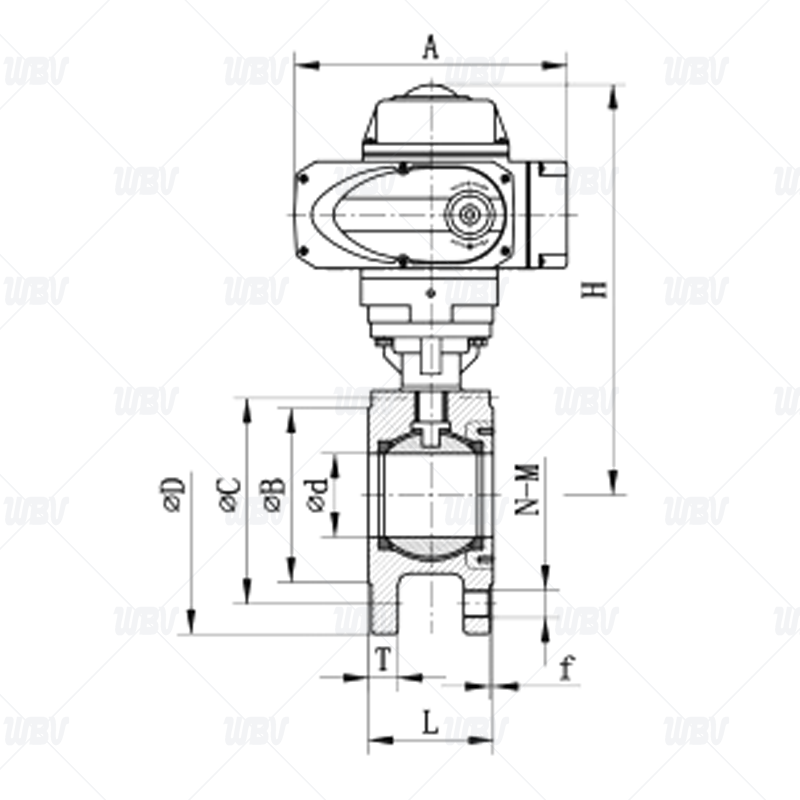

產品圖紙
產品尺寸
| DN | d | L | T | f | D | C | B | A | H | N-ФM |
| 15 | 15 | 35 | 12 | 2 | 95 | 65 | 45 | 160 | 188 | 4-12 |
| 20 | 20 | 38 | 12 | 2 | 105 | 75 | 55 | 160 | 193 | 4-12 |
| 25 | 25 | 42 | 12.7 | 2 | 115 | 85 | 65 | 160 | 198 | 4-12 |
| 32 | 2 | 54 | 14 | 2 | 135 | 100 | 72 | 160 | 218 | 4-16 |
| 40 | 38 | 61 | 15.2 | 2 | 145 | 110 | 85 | 196 | 252 | 4-16 |
| 50 | 50 | 75 | 16.2 | 2 | 160 | 125 | 100 | 196 | 288 | 4-16 |
| 65 | 63 | 97 | 17 | 2 | 180 | 145 | 116 | 256 | 335 | 4-16 |
| 80 | 76 | 114 | 19 | 3 | 195 | 160 | 135 | 256 | 340 | 8-16 |
| 100 | 96 | 145 | 20 | 3 | 215 | 180 | 155 | 256 | 355 | 8-16 |
| 125 | 118 | 195 | 22 | 3 | 245 | 210 | 185 | 256 | 372 | 8-16 |
| 150 | 150 | 225 | 24 | 3 | 280 | 240 | 210 | 256 | 432 | 8-20 |
| 200 | 200 | 275 | 24 | 3 | 335 | 295 | 265 | 280 | 507 | 12-20 |
技術資料
1.設計和制造按GB/T 12237-2021的標準
2.結構長度按GB/T 12221-2005的標準
3.壓力試驗按GB/T 13927-2022的標準
4.法蘭尺寸按GB/T 9124.1-2019的標準
5.平臺按ISO5211的標準
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | WCB/CF8/CF8M | 7 | 填料 | PTFE |
| 2 | 閥蓋 | WCB/CF8/CF8M | 8 | 填料壓蓋 | SS304/SS |
| 3 | 閥座 | PTFE | 9 | 彈簧墊圈 | SS304/SS |
| 4 | 球 | SS316/SS304/SS | 10 | 閥桿螺母 | SS304/SS |
| 5 | 閥桿 | SS316/SS304/SS | 11 | 電動執行器 | 普通型220V |
| 6 | 彈性墊圈 | PTFE |
