您當前的位置:首頁 / 產品展示 / 襯氟閥門 / 放料球閥 discharge ball valve FQ41F46-10
產品展示
產品詳情

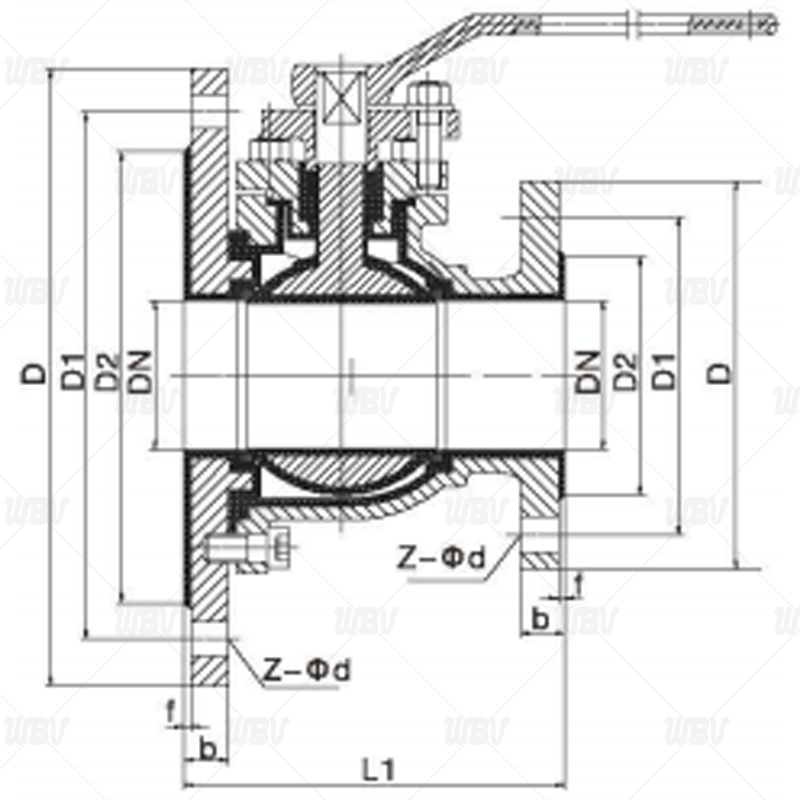

產品圖紙
產品尺寸
| 公稱通徑 DN(mm) | 主要尺寸 | 參考值 | |||||||
| PN10(1.0MPa) | |||||||||
| L | D | D1 | D2 | Z-Фd | f | b | D0 | H | |
| 25/50 | 125/150 | 115/140 | 85/110 | 65/90 | 4-Ф14/4-Ф14 | 3/3 | 17/17 | 180 | 105 |
| 32/65 | 135/165 | 140/160 | 100/130 | 78/110 | 4-Ф18/4-Ф14 | 3/3 | 19/17 | 180 | 120 |
| 40/65 | 150/180 | 150/160 | 110/130 | 85/110 | 4-Ф18/4-Ф14 | 3/3 | 19/17 | 225 | 140 |
| 40/80 | 150/180 | 150/190 | 110/150 | 85/125 | 4-Ф18/4-Ф18 | 3/3 | 19/19 | 225 | 140 |
| 50/80 | 165/200 | 165/190 | 125/150 | 100/125 | 4-Ф18/4-Ф18 | 3/3 | 21/19 | 225 | 150 |
| 50/100 | 165/200 | 165/210 | 125/170 | 100/145 | 4-Ф18/4-Ф18 | 3/3 | 21/19 | 225 | 150 |
| 65/100 | 180/220 | 185/210 | 145/170 | 120/145 | 4-Ф18/4-Ф18 | 3/3 | 21/19 | 360 | 160 |
| 65/125 | 180/220 | 185/240 | 145/200 | 120/175 | 8-Ф18/8-Ф18 | 3/4 | 21/20 | 360 | 160 |
| 80/125 | 250 | 200/240 | 160/200 | 135/175 | 8-Ф18/8-Ф18 | 3/4 | 21/20 | 420 | 215 |
| 80/150 | 250 | 200/265 | 160/225 | 135/200 | 8-Ф18/8-Ф18 | 3/4 | 21/22 | 420 | 215 |
| 100/150 | 280 | 220/265 | 180/225 | 155/200 | 8-Ф18/8-Ф18 | 3/4 | 23/22 | 420 | 240 |
| 100/200 | 280 | 220/320 | 180/280 | 155/255 | 8-Ф18/8-Ф18 | 3/4 | 23/24 | 420 | 240 |
技術資料
1.執行標準GB/T 12237-2021
2.結構長度標準HG/T 3704-2003
3.法蘭尺寸標準GB/T 9113-2010 ANSI 16.5a
4.壓力試驗標準GB/T 13927-2022 API 598-2023
產品零件表
| 名稱 | 精鑄球墨鑄鐵 | 碳鋼 | 不銹鋼 | |||
| QT | C | P | R | PL | RL | |
| 閥體 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M |
| 閥蓋 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M |
| 材料 | FEP(F46) PTFE(F4) PFA(可溶性聚四氟乙烯) | |||||
| 閥座 | PO(聚烯烴) PE(超高分子量聚乙烯) | |||||
| 壓蓋 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
| 填料 | PTFE(F4)聚四氟乙烯 | |||||
| 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
| 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 手柄 | WCB | |||||
