您當前的位置:首頁 / 產品展示 / 閘閥 / 俄標法蘭明桿楔式閘閥 GOST flange RS wedge gate valve Z40H-16
產品展示
產品詳情

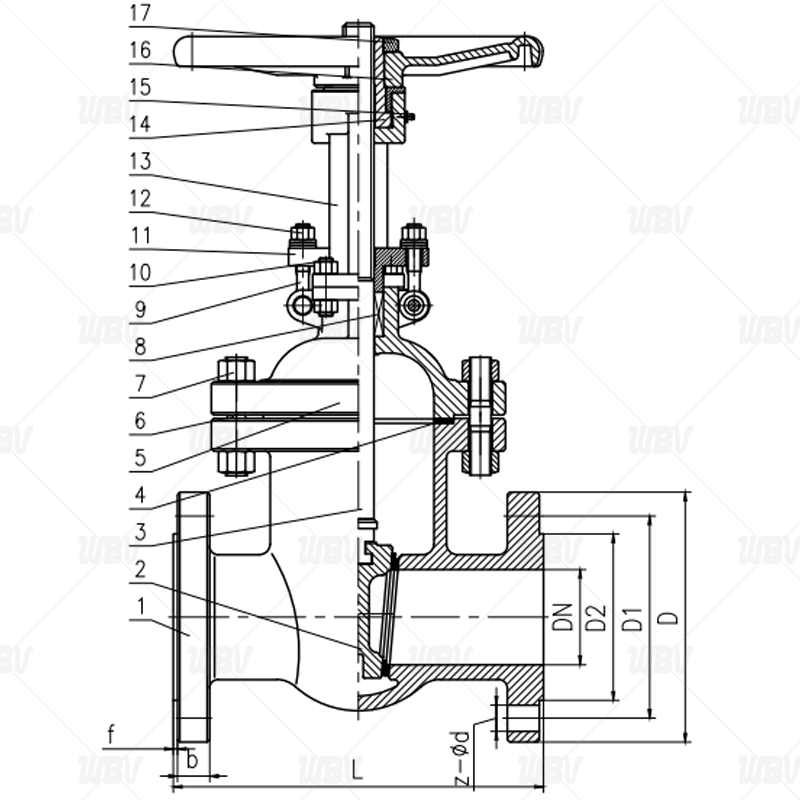

產品圖紙
產品尺寸
| DN | PN | L | D | D1 | D2 | b | f | z-Фd |
| 50 | 16 | 180 | 160 | 125 | 102 | 19 | 3 | 4-Ф18 |
| 65 | 16 | 170 | 185 | 145 | 122 | 21 | 3 | 4-Ф18 |
| 80 | 16 | 210 | 200 | 160 | 133 | 21 | 3 | 4-Ф18 |
| 100 | 16 | 230 | 220 | 180 | 158 | 23 | 3 | 8-Ф18 |
| 125 | 16 | 255 | 250 | 210 | 184 | 25 | 3 | 8-Ф18 |
| 150 | 16 | 280 | 285 | 240 | 161 | 25 | 3 | 8-Ф22 |
| 200 | 16 | 330 | 340 | 295 | 268 | 27 | 3 | 12-Ф22 |
| 250 | 16 | 450 | 405 | 355 | 320 | 28 | 3 | 12-Ф26 |
| 300 | 16 | 500 | 460 | 410 | 370 | 28 | 4 | 12-Ф26 |
| 350 | 16 | 550 | 520 | 470 | 430 | 30 | 4 | 16-Ф26 |
| 400 | 16 | 600 | 580 | 525 | 482 | 34 | 4 | 16-Ф30 |
技術資料
1.執行標準GB/T12224-2015
2.結構長度標準GOST 3706-93
3.法蘭尺寸標準GOST 12820-80
4.測試標準GB/T 26480-2011
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
1 | 閥體 | WCB | 10 | 螺栓 | A194 8 |
| 2 | 閥板 | WCB+D507 | 11 | 填料壓蓋 | WCB |
| 3 | 閥桿 | 2Cr13 | 12 | 螺母 | A194 8 |
| 4 | 墊圈 | SS/graphite | 13 | 支架 | WCB |
| 5 | 閥蓋 | WCB | 14 | 閥桿螺母 | D2 |
| 6 | 螺栓 | A193 B8 | 15 | 潤滑嘴（lubing nipple） | H62 |
| 7 | 螺母 | A194 8 | 16 | 手輪 | KTH 330-08 |
| 8 | 填料 | graphite | 17 | 螺母 | A194 2H |
| 9 | 螺栓 | A193 B8 | - | - | - |
