您當前的位置:首頁 / 產品展示 / 閘閥 / 俄標傘齒輪明桿閘閥 GOST bevel gear RS stem gate valve Z540Y-16
產品展示
產品詳情

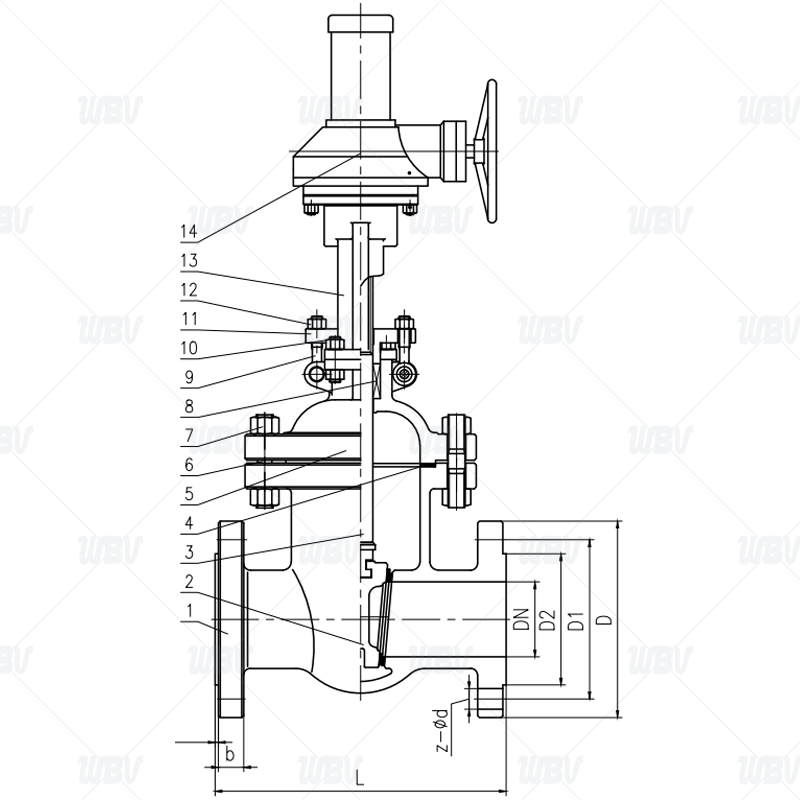

產品圖紙
產品尺寸
| DN | L | D | D1 | D2 | b | f | z-Фd |
| 200 | 330 | 335 | 295 | 268 | 27 | 3 | 12-Ф22 |
| 250 | 450 | 405 | 355 | 320 | 28 | 3 | 12-Ф26 |
| 300 | 500 | 460 | 410 | 370 | 28 | 4 | 12-Ф26 |
| 350 | 550 | 520 | 470 | 430 | 30 | 4 | 16-Ф26 |
| 400 | 600 | 580 | 525 | 482 | 34 | 4 | 16-Ф30 |
技術資料
1.執行標準GB/T12224-2015
2.結構長度標準GOST 3706-93
3.法蘭尺寸標準GOST 12820-80
4.測試標準GB/T 26480-2011
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | Body 閥體 | CF8M | 8 | Packing 填料 | graphite 石墨 |
| 2 | Disc 閥板 | CF8M | 9 | Bolt 螺栓 | A193 B8 |
| 3 | Stem 閥桿 | F316 | 10 | Bolt 螺栓 | A193 B8 |
| 4 | Gasket 墊片 | SS/graphite | 11 | Gland 壓蓋 | CF8M |
| 5 | Bonnet 閥蓋 | CF8M | 12 | Nut 螺母 | A194 8 |
| 6 | Bolt 螺栓 | A193 B8 | 13 | Bracket 支架 | CF8M |
| 7 | Nut 螺母 | A194 8 | 14 | Actuator 執行器 | Bevel gear 傘齒輪 |
