產品展示
產品詳情

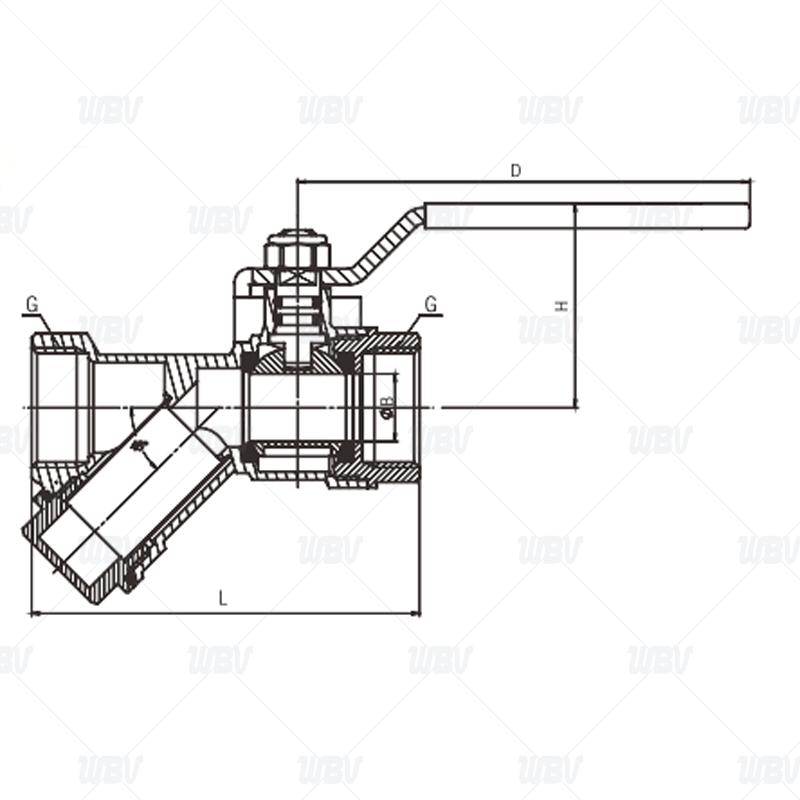

產品圖紙
產品尺寸
| in | DN | L | H | D | B |
| 1/2" | 15 | 75 | 45 | 80 | 12.5 |
| 3/4" | 20 | 80 | 47 | 100 | 15 |
| 1" | 25 | 93 | 54 | 100 | 20 |
| 1 1/4" | 32 | 115 | 54 | 130 | 24 |
| 1 1/2" | 40 | 130 | 62 | 130 | 31 |
技術資料
1.執行按GB/T 8464-2023的標準
2.測試按GB/T 13927-2008的標準
3.螺紋連接標準 ISO 228-1-2000（GB/T 7307-2001）
4.材質按GB/T 12225-2018的標準
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | H59-1 | 6 | 壓蓋 | H59-1 |
| 2 | 球 | H59-1 | 7 | 密封圈 | PTFE |
| 3 | 密封座 | PTFE | 8 | 螺母 | H59-1 |
| 4 | 閥桿 | H59-1 | 9 | 手柄 | A105鍍鉻 |
| 5 | 閥蓋 | H59-1 | 10 | 15目過濾網 | SS304 |
