您當前的位置:首頁 / 產品展示 / 截止閥 / 抗生素截止閥內拋光 antibiotic globe valve inner ploshing KJ41W-16P
產品展示
產品詳情

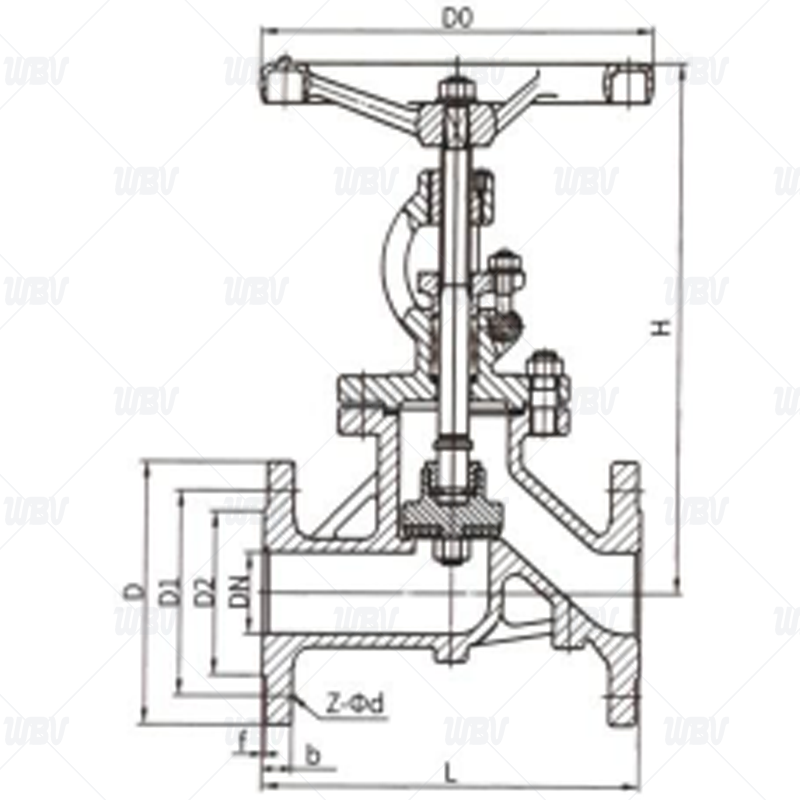

產品圖紙
產品尺寸
| 公稱通徑DN | L | D | D1 | D2 | D6 | b-f | f2 | z-Фd | H | D0 |
| PN16 | ||||||||||
| 15 | 130 | 95 | 65 | 45 | / | 14-2 | / | 4-Ф14 | 245 | 120 |
| 20 | 150 | 105 | 75 | 55 | / | 14-2 | / | 4-Ф14 | 265 | 120 |
| 25 | 160 | 115 | 85 | 65 | / | 14-2 | / | 4-Ф14 | 270 | 140 |
| 32 | 180 | 135 | 100 | 78 | / | 16-2 | / | 4-Ф18 | 285 | 160 |
| 40 | 200 | 145 | 110 | 85 | / | 16-3 | / | 4-Ф18 | 300 | 180 |
| 50 | 230 | 160 | 125 | 100 | / | 16-3 | / | 4-Ф18 | 355 | 220 |
| 65 | 290 | 180 | 145 | 120 | / | 18-3 | / | 4-Ф18 | 415 | 240 |
| 80 | 310 | 195 | 160 | 135 | / | 20-3 | / | 8-Ф18 | 425 | 280 |
| 100 | 350 | 215 | 180 | 155 | / | 20-3 | / | 8-Ф18 | 470 | 280 |
| 125 | 400 | 245 | 210 | 185 | / | 22-3 | / | 8-Ф18 | 500 | 350 |
| 150 | 480 | 280 | 240 | 210 | / | 24-3 | / | 8-Ф23 | 570 | 350 |
| 200 | 600 | 335 | 295 | 265 | / | 26-3 | / | 12-Ф23 | 680 | 450 |
| 250 | 650 | 405 | 350 | 320 | / | 30-3 | / | 12-Ф26 | 746 | 500 |
| 300 | 750 | 460 | 410 | 375 | / | 30-4 | / | 12-Ф26 | 880 | 550 |
| 350 | 850 | 520 | 470 | 435 | / | 34-4 | / | 16-Ф26 | 950 | 600 |
| 400 | 950 | 580 | 525 | 485 | / | 36-4 | / | 16-Ф30 | 1020 | 600 |
| 450 | 1050 | 640 | 585 | 545 | / | 40-4 | / | 20-Ф30 | 1085 | 700 |
| 500 | 1150 | 705 | 650 | 608 | / | 44-4 | / | 20-Ф34 | 1150 | 700 |
技術資料
1.執行標準GB/T 12235-2019
2.結構長度標準GB/T 12221-2005
3.法蘭尺寸標準JB/T 79-1994
4.壓力溫度標準GB/T 12224-2015
5.測試標準JB/T 9092-1999
