您當前的位置:首頁 / 產品展示 / 止回閥 / 內螺紋旋啟式止回閥 female screw swing check valve H14W-16
產品展示
產品詳情

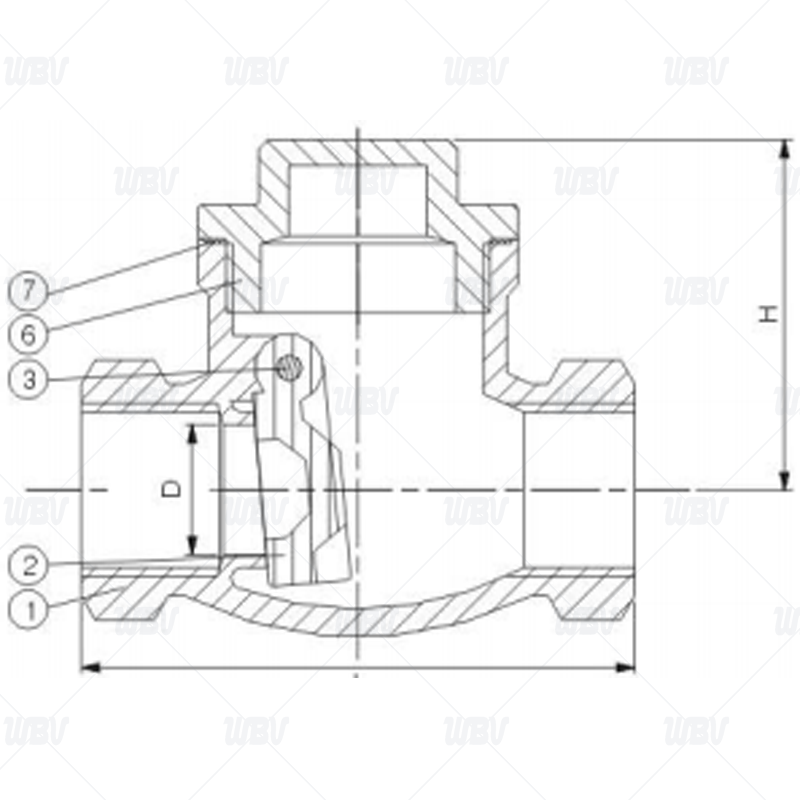

產品圖紙
產品尺寸
| NPS | d | L | H |
| 1/2" | 15 | 64 | 40.5 |
| 3/4" | 20 | 80 | 45 |
| 1" | 25 | 87 | 54 |
| 1 1/4" | 32 | 104 | 61.5 |
| 1 1/2" | 40 | 119 | 74 |
| 2" | 50 | 136 | 79 |
| 2 1/2" | 65 | 180 | 93 |
| 3" | 80 | 200 | 104 |
技術資料
1.執行標準GB/T 12236-2008
2.結構長度標準GB/T 12221-2005
3.檢驗標準GB/T 26480-2011
產品零件表
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | WCB/CF8/CF8M |
| 2 | 閥板 | CF8/CF8M |
| 3 | 鉸鏈銷 | CF8 |
| 4 | 螺栓 | SS304 |
| 5 | 墊片-A | PTFE |
| 6 | 并帽 | WCB/CF8/CF8M |
| 7 | 墊片-B | PTFE |
