您當前的位置:首頁 / 產品展示 / 全焊接球閥 / 直埋傘式蝸輪全焊接球閥 Q367HF/Q361HF
產品展示
直埋傘式蝸輪全焊接固定球閥與普通閥門相比，普通閥門與管道連接需用法蘭、螺絲、墊片，閥門與管道連接浪費大量物質資源，不利于全球環境及節能減排。而直埋式全焊接球閥無需法蘭，螺絲，墊片，以焊接的形式與管道相連。密閉性好，操作簡單。
產品詳情

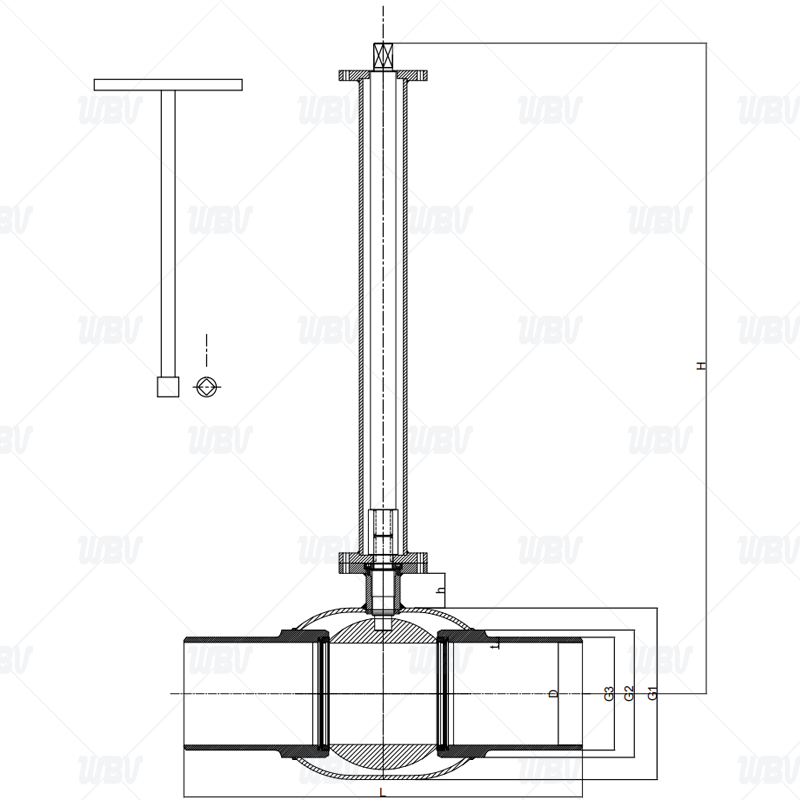

| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 手柄 | 11 | O型圈 | 氟橡膠FKM | |
| 2 | 六角螺母 | B8 | 12 | 支撐環 | 20# |
| 3 | 填料墊 | 1Cr13 | 13 | 彈簧 | 60Si2MnA |
| 4 | 密封圈 | RPTFE | 14 | 接管 | 20# |
| 5 | O型圈 | 氟橡膠FKM | 15 | 螺栓 | B8 |
| 6 | 軸承 | steel+PTFE | 16 | 閥桿 | 20Cr13 |
| 7 | 支管 | 20# | 17 | 套管 | 45# |
| 8 | 閥體 | 20# | 18 | 加長桿 | 20Cr13 |
| 9 | 球 | CF8 | 19 | 加長殼體 | 20# |
| 10 | 閥座 | RPTFE | - | - | - |
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 蝸輪 | 11 | O型圈 | 氟橡膠FKM | |
| 2 | 六角螺母 | B8 | 12 | 支撐環 | 20# |
| 3 | 填料墊 | 1Cr13 | 13 | 彈簧 | 60Si2MnA |
| 4 | 密封圈 | RPTFE | 14 | 接管 | 20# |
| 5 | O型圈 | 氟橡膠FKM | 15 | 螺栓 | B8 |
| 6 | 軸承 | steel+PTFE | 16 | 閥桿 | 20Cr13 |
| 7 | 支管 | 20# | 17 | 套管 | 45# |
| 8 | 閥體 | 20# | 18 | 加長桿 | 20Cr13 |
| 9 | 球 | CF8 | 19 | 加長殼體 | 20# |
| 10 | 閥座 | RPTFE | - | - | - |

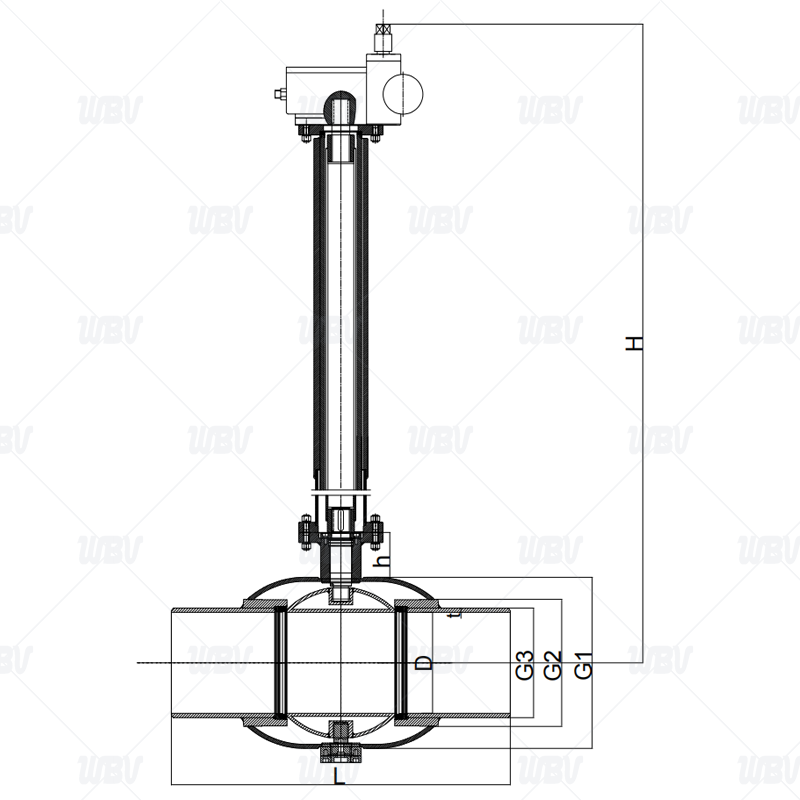

| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 蝸輪 | 15 | 接管 | 20# | |
| 2 | 六角螺栓 | B8 | 16 | 閥桿 | CF8 |
| 3 | 填料墊 | 1Cr13 | 17 | 螺栓 | B8 |
| 4 | 密封圈 | RPTFE | 18 | 螺母 | 8 |
| 5 | O型圈 | 氟橡膠FKM | 19 | 加長連接軸組 | 45# |
| 6 | 軸承 | steel+PTFE | 20 | 閥桿套管 | 20# |
| 7 | 支管 | 20# | 21 | 接管 | 20# |
| 8 | 閥體 | 20#/Q235 | 22 | 加長套筒 | 20# |
| 9 | 球 | CF8 | 23 | 閥桿 | 45# |
| 10 | 閥座 | RPTFE | 24 | 螺栓 | 25# |
| 11 | O型圈 | 氟橡膠FKM | 25 | 彈簧 | 60Si2MnA |
| 12 | 支撐環 | 20# | 26 | 上裝法蘭 | 20# |
| 13 | 支撐閥蓋 | 60Si2MnA | 27 | 平鍵 | 20# |
| 14 | 彈簧 | 60Si2MnA | - | - | - |
