您當前的位置:首頁 / 產品展示 / 螺紋連接 一二三片式 球閥 / 二片式V型球閥帶刻度盤 2PC V-shape ball valve with dial Q11F-16/64
產品展示
產品詳情

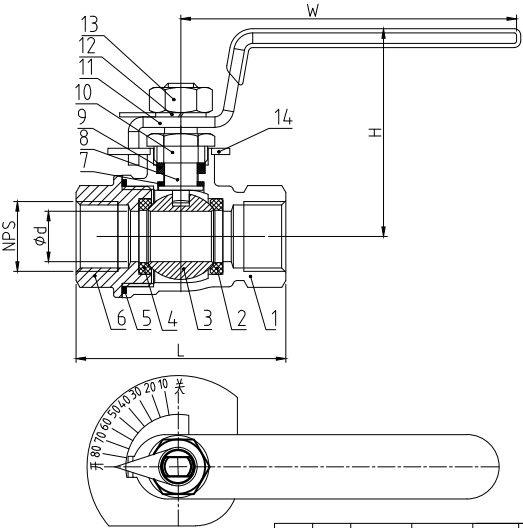

產品圖紙
產品尺寸
| NPS | Ф | L | H | W |
| 15A | 15 | 57 | 52 | 92 |
| 20A | 20 | 64 | 58 | 103 |
| 25A | 25 | 78 | 65 | 112 |
| 32A | 32 | 89 | 75 | 135 |
| 40A | 40 | 97 | 83 | 140 |
| 50A | 50 | 110 | 92 | 160 |
技術資料
1.執行標準GB/T 8464-2023
2.結構長度DIN 3202-M3
3.測試GB/T 13927-2008
4.材質GB/T 12230-2005
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | CF8 | 8 | 閥桿 | SS304 |
| 2 | 密封圈 | RPTFE | 9 | 填料 | RPTFE |
| 3 | V型球 | SS304 | 10 | 壓蓋 | SS304 |
| 4 | 密封圈 | RPTFE | 11 | 手柄 | 1Cr13 |
| 5 | 并帽墊圈 | RPTFE | 12 | 指示牌 | 鋁增 |
| 6 | 閥蓋 | CF8 | 13 | 螺母 | SS304 |
| 7 | 止推墊圈 | RPTFE | 14 | 刻度表 | 鋁增 |
