您當前的位置:首頁 / 產品展示 / 全焊接球閥 / 全焊接固定球閥 Q367HF-16/25C CF8球 縮徑鍛壓球閥 雙極渦輪 防腐蝕油漆
產品展示
全焊接球閥，閥門由三段獨立的鍛壓件通過焊接組成一體式而成，確保球閥在允許工況條件下連接閥體無泄漏。產品主要應用于:天然氣、石油、水等介質，適用于小區供熱、城市燃?xì)?、石油化工、鋼鐵、造船、冶金、發電站、調壓站等管道使用。
產品詳情

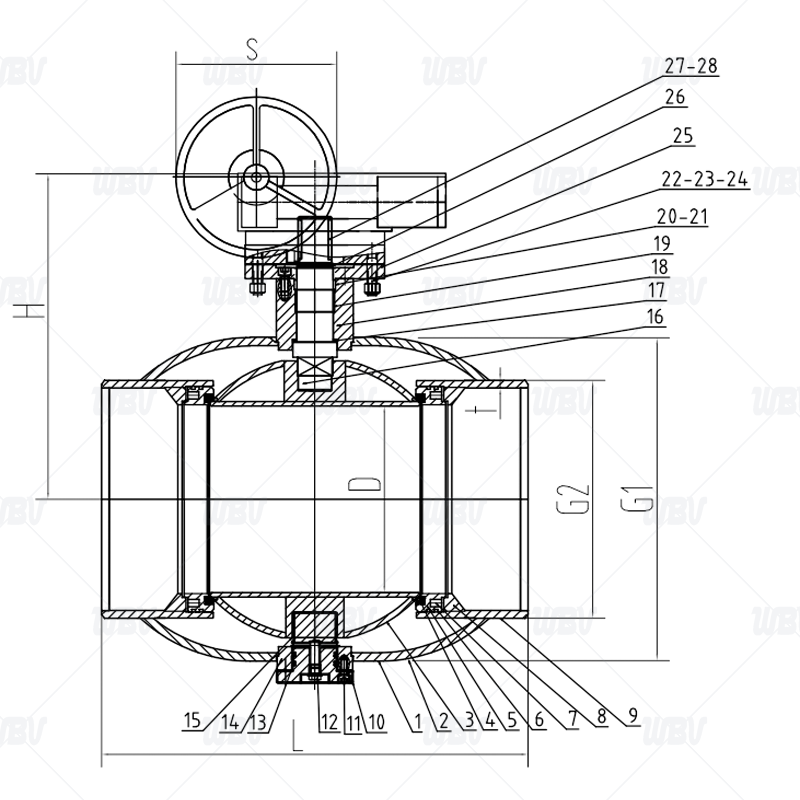

產品圖紙
連接尺寸
DN | PN | L | D | G | L2 |
350 | 16 | 510 | 510 | 377 | 405 |
400 | 16 | 838 | 560 | 426 | 420 |
450 | 16 | 922 | 578 | 487 | 430 |
500 | 16 | 922 | 660 | 530 | 470 |
600 | 16 | 1143 | 820 | 630 | 580 |
700 | 16 | 1346 | 1018 | 720 | 650 |
800 | 16 | 1524 | 1135 | 820 | 910 |
900 | 16 | 1727 | 1245 | 920 | 853 |
1000 | 16 | 1840 | 1415 | 1020 | 950 |
1200 | 16 | 2100 | 1576 | 1220 | 1030 |

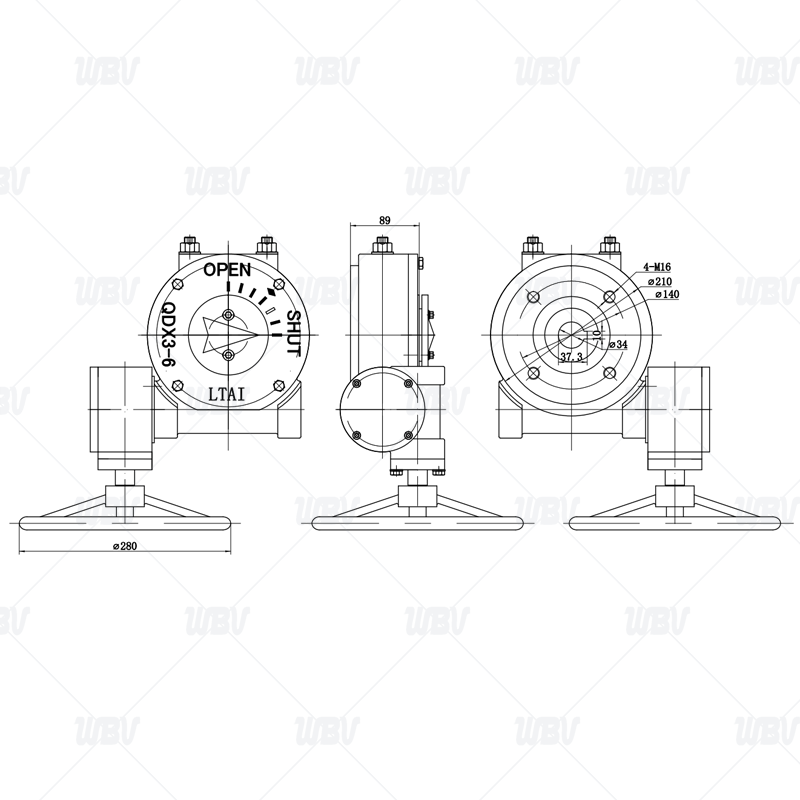

蝸輪扭矩
| 公稱通徑 | DN 350 | DN 400 | DN 500 | DN 600 | DN 700 | DN 800 | DN 900 | DN 1000 | DN 1200 |
| 扭矩/.MI | 300 | 360 | 400 | 480 | 720 | 830 | 960 | - | - |
設計依據
1.執行標準 Q/320506 FDV01-20132：GB/T 12224-2005《鋼制閥門 一般要求》
2.GB/T 12220-1989《通用閥門 標志》
3.GB/T 12223-2005《部分回轉閥門驅動裝置的連接》
4.JB/T 12006-2014《鋼管焊接球閥》
5.GB/T 37827-2019《城鎮供熱焊接球閥》
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 體管 | 20# | 15 | 下軸承 | Q235+PTFE |
| 2 | 封頭 | 20# | 16 | 閥桿 | 2Cr13 |
| 3 | 球 | 304 | 17 | 墊圈 | PTFE+C |
| 4 | 密封圈 | PTFE+C | 18 | 支管 | 20# |
| 5 | 閥座圈 | 20# | 19 | 上軸承 | Q235+PTFE |
| 6 | O型圈 | FKM | 20 | 墊圈 | PTFE+C |
| 7 | 螺旋彈簧 | 17-7H | 21 | O型圈 | FKM |
| 8 | 后閥座 | 20# | 22 | 螺柱 | 8.8 |
| 9 | 接管 | 20# | 23 | 螺母 | 8 |
| 10 | 底蓋 | 20# | 24 | 彈性墊圈 | 45# |
| 11 | 內六角螺釘 | 45# | 25 | 法蘭連接 | F20 |
| 12 | 排污塞 | 45# | 26 | 軸用卡簧 | 45# |
| 13 | O型圈 | FKM | 27 | 平鍵 | 45# |
| 14 | 底座 | 20# | 28 | 驅動裝置 | QT450 |
