電動球墨鑄鐵水力控制閥 electric SG iron hydraulic control valves SK600X-10/16/25Q

600X電動球墨鑄鐵水力控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后，可控制開啟和關閉的速度。本產品利用導閥控制閥門的開啟和關閉，節省能源。可代替其它閥門大型電動裝置。

當閥門從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。

產品詳情

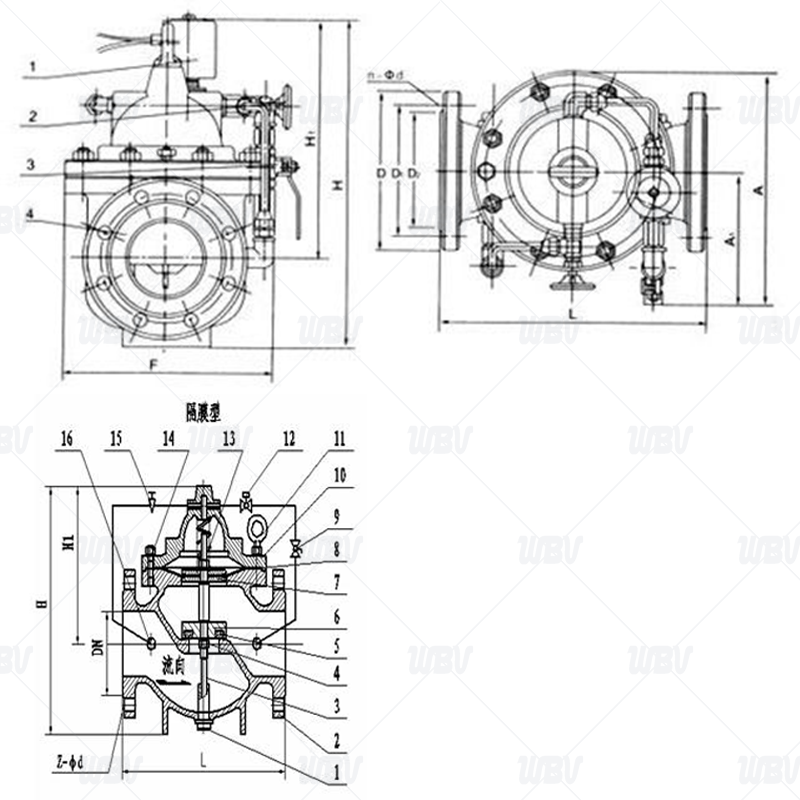

產品圖紙


產品尺寸

DN	L	A	A1	H	H1	F	D			D1			D2			n-Фd
DN	L	A	A1	H	H1	F	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	194	136	342	250	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	194	136	342	250	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	194	136	342	250	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	240	155	395	278	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	240	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	255	255	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	280	280	175	430	315	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	332	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	375	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	408	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	485	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	550	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	630	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	735	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	788	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	850	460	1070	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	905	490	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	970	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1050	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1135	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

技術資料

1.產品設計標準：CJ/T219-2005

2.結構長度標準：GB/T12221-2005

3.法蘭標準：GB/T9113.1-2000

4.試驗標準：GB/T13927-2022

產品零件表

序號	名稱	材質	序號	名稱	材質
1	螺塞	QT400	9	球閥	H59-1
2	閥體	QT400	10	閥蓋	QT400
3	閥桿	2Cr13	11	吊環	QT400
4	螺母	H59-1	12	電磁向?qū)чy	CF8
5	密封圈	NBR	13	壓簧	50CrVA
6	閥盤	H59-1	14	浮球閥	H59-1
7	膜片壓套	QT400	15	針型閥	H59-1
8	膜片	EPDM	16	微型過濾器	CF8

安裝與維護

主閥應安裝于水池或高水位水塔的進水管上，最佳安裝方式是水平安裝在管線上閥蓋朝上，其它安裝方式也可達到操作功能。要注意主閥體外的流向標示箭頭，依方向安裝，安裝后應確保沒有管路應力作用在閥體及閥內部件上。
安裝前要徹底清除管道內的雜物，通水前要徹底沖洗管路系統。
主閥前要裝一只閘閥和一只過濾器，閥后也要裝一只閘閥，以便于維修。
試水時要慢慢開啟主閥前的閘閥慢慢增加壓力，同時注意閥體外的控制管路是否漏水。
主閥導管上微型過濾器要定期2～3個月清洗一次。

主閥維修說明

水力控制閥本身是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內部零件損壞時，請按下列指示進行拆卸。（注：主閥內一般易損耗品為膜片及○形圈，其它內部金屬甚少損壞。）

先將主閥前后閘閥關閉。
將主閥蓋上的配管接頭螺絲松開使閥內壓力釋放掉。
將所有螺絲取下，包括控制管路中的必要銅管和螺帽。
取下閥蓋和彈簧。
將軸芯、膜片（活塞）等取下，切勿損傷膜片。
將以上各項東西取出后檢查膜片及○形圈是否損壞，如無損壞請勿再分解其內部零件。
如發現膜片或○形圈有損壞，請將軸芯上螺帽松脫，逐件分解出膜拜片或密封墊，取出后重新?lián)Q上新的膜片或密封墊。
詳細檢視主閥內部閥座，軸芯是否有損壞，若有其它雜物在主閥內部將其清理出。
依反向順序?qū)⒏鼡Q后零件組合，裝好主閥，注意閥門不能有卡阻現象。
請參考安裝操作順序重新使用，謝謝合作！
