您當前的位置:首頁 / 產品展示 / 減壓閥 / 不銹鋼薄膜式內螺紋減壓閥 S.S diaphragm reducing valve Y11X-16P
產品展示
產品型號:Y11X
公稱通徑:DN15～DN50
結構形式:薄膜式
工作壓力:1.0Mpa～1.6Mpa
連接方式:內螺紋
適用溫度:0oC～80oC
功能作用:減壓
閥體材質:不銹鋼、黃銅
制造標準:國標GB、德國DIN、美國API、ANSI
適用介質:水、飽和蒸汽等
生產產地:中國
廣泛應用:石油，化工，電力，環保，水利，供熱，給排水，工業，機械
產品詳情

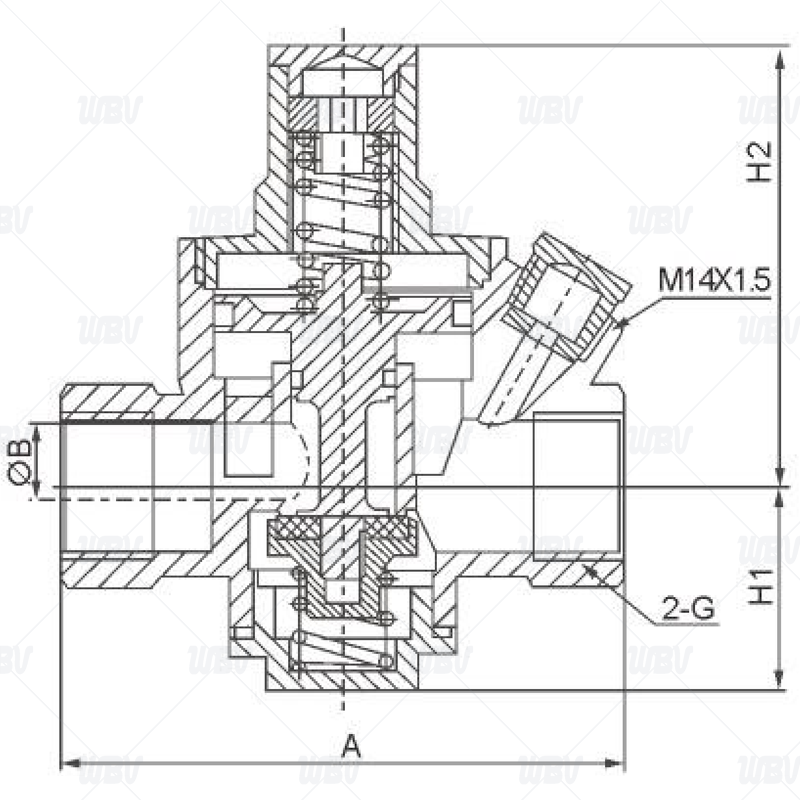

產品圖紙
產品尺寸
| in | DN | A | B | H1 | H2 | G |
| 1/2" | 15 | 78 | 11 | 29 | 64 | 1/2" |
| 3/4" | 20 | 78.5 | 11 | 30 | 63.5 | 3/4" |
| 1" | 25 | 85 | 15 | 35.5 | 77 | 1" |
| 1 1/4" | 32 | 85 | 18 | 37 | 79 | 1 1/4" |
| 1 1/2" | 40 | 103 | 22.5 | 47.5 | 105 | 1 1/2" |
| 2" | 50 | 120 | 28.5 | 54.5 | 126.5 | 2" |
技術資料
1.執行標準 GB/T 12244-2006
2.結構長度標準：GB/T12221-2005
3.螺紋連接標準 ISO 228-1-2000（GB/T 7307-2001）
4.試驗標準：GB/T13927-2022
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體、閥蓋、下閥蓋 | CF8 | 4 | 調節螺桿 | CF8 |
| 2 | 閥座 | CF8 | 5 | 膜片 | PTFE |
| 3 | 閥瓣 | PTFE | 6 | 彈簧 | 60Si2Mn |
