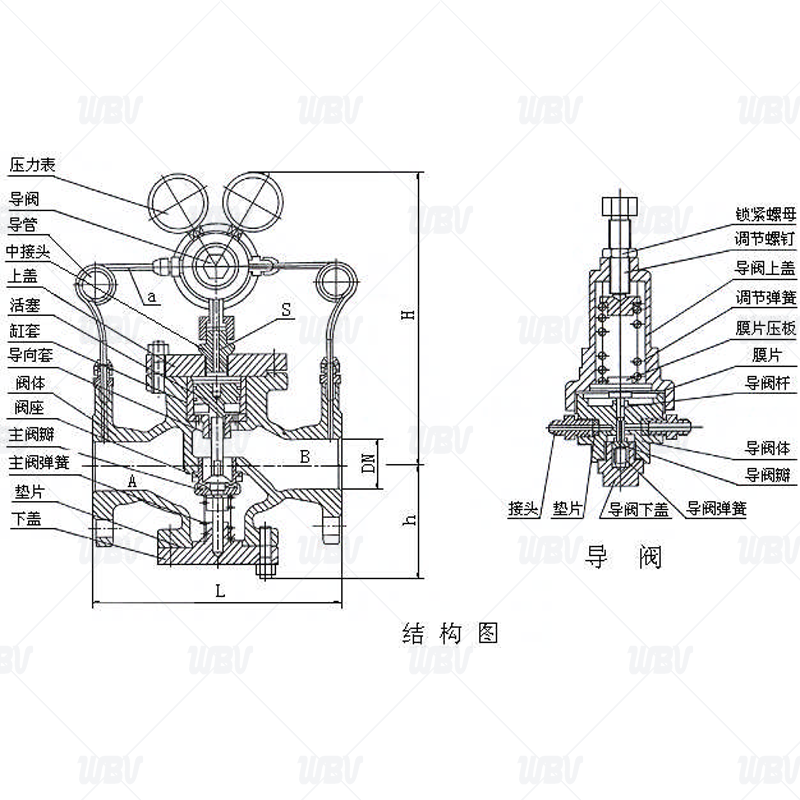

產品圖紙

產品尺寸

技術資料

1.執行標準 GB/T 12244-2006

2.結構長度標準：GB/T12221-2005

3.法蘭標準：GB/T9113.1-2000

4.試驗標準：GB/T13927-2022

產品零件表

安裝、使用注意事項

1、本閥安裝前應仔細核對使用情況是否與標牌規定相符；

2、本閥安裝在水平管道上，閥體所示箭頭與介質流向應一致；

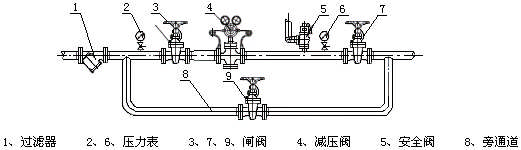

3、減壓閥前后應有一段直管，閥前0.6×DN以上，閥后10×DN以上。典型安裝如下圖所示：

4、安裝時應進行以下工作：

（1）將閥門兩端封蓋取下；

（2）檢查連接螺栓，無松動；

（3）閥前管道必須沖洗干凈。

5、本閥在管路上只作減壓用，不作截止用，使用介質必須經過過濾器過濾；

6、使用時，將調節螺釘順時針方向緩慢旋轉，使出口壓力升至所需壓力，調整后，將螺釘鎖緊。

調壓方式

1、關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境；

2、將調節螺釘按逆時針旋轉至最上位置（相對最低出口壓力），然后關閉減壓閥后閘閥；

3、慢慢開啟減壓閥前的閘閥至全開；

4、順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準）；調整好后，將鎖緊螺母鎖緊，打開減壓閥后閘閥；

5、如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調。

可能發生的故障及消除方法
