您當前的位置:首頁 / 產品展示 / 止回閥 / 鍛壓升降式止回閥 flange forged lift check valve H41H-100 法蘭(RF/FM)
產品展示
產品詳情

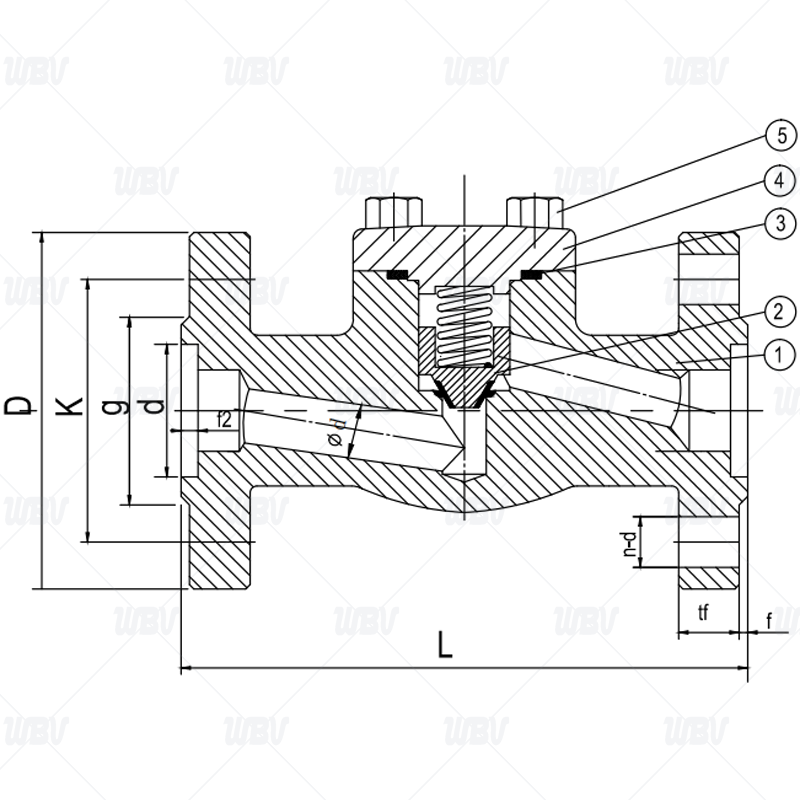

產品圖紙
產品尺寸
| DN | L | D | K | g | tf | f | f2 | f | n-d | Фd |
| 15 | 170 | 105 | 145 | 45 | 18 | 2 | 4 | 40 | 4-14 | 10.5 |
| 20 | 190 | 130 | 125 | 58 | 20 | 2 | 4 | 51 | 4-18 | 13 |
| 25 | 210 | 140 | 110 | 68 | 22 | 2 | 4 | 58 | 4-18 | 17.5 |
| 32 | 230 | 155 | 100 | 78 | 24 | 2 | 4 | 66 | 4-22 | 24 |
| 40 | 260 | 170 | 90 | 88 | 26 | 2 | 4 | 76 | 4-22 | 29 |
| 50 | 300 | 195 | 75 | 102 | 28 | 2 | 4 | 88 | 4-26 | 36 |
技術資料
1.執行標準GB/T 12235-2007，JB/T 7746-2020
2.結構長度標準GB/T 12221-2005
3.法蘭連接尺寸標準GB/T 9113.1-2010，JB/T 82.1-82.4-2015
4.檢驗標準JB/T 9092-1999,GB/T 26480-2011
5.檢驗合格后，內腔水漬吹干，兩端堵上防塵蓋
產品零件表
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | F304 |
| 2 | 閥瓣 | 304 |
| 3 | 中法蘭墊片 | 304+C |
| 4 | 閥蓋 | F304 |
| 5 | 中法蘭螺栓 | B8 |
