您當前的位置:首頁 / 產品展示 / 螺紋連接 一二三片式 球閥 / 國標二片式球閥 GB 2PC ball valve Q11F-40/160
產品展示
產品詳情

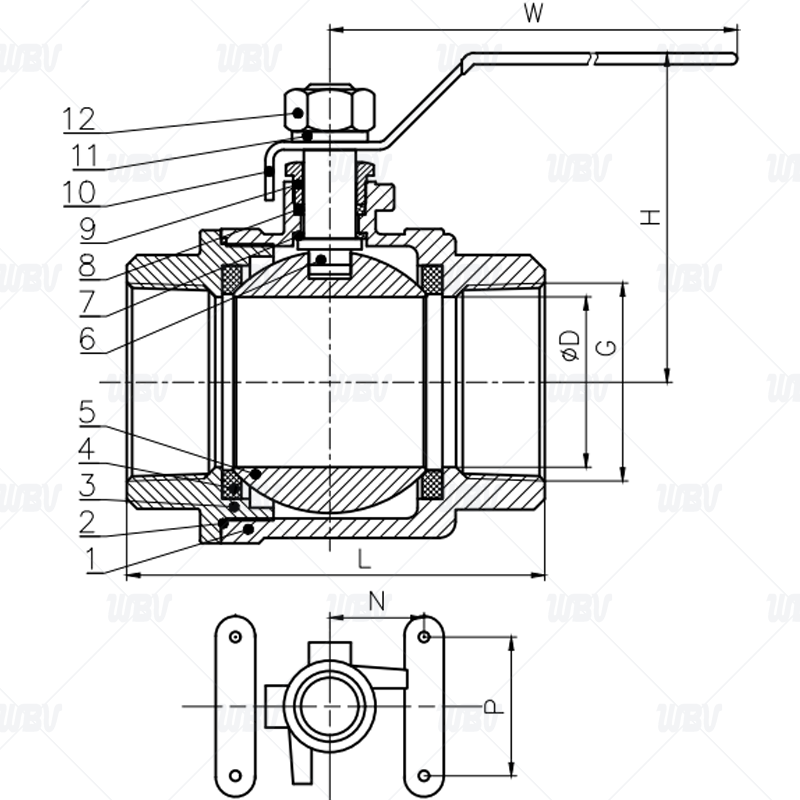

產品圖紙
產品尺寸
| G | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| D | 11.5 | 11 | 14 | 19 | 24 | 32 | 38 | 49 | 65 | 80 | 100 |
| L | 53.5 | 53.5 | 62 | 74 | 87 | 105 | 108 | 125 | 154 | 177 | 228 |
| W | 93 | 93 | 93 | 110 | 125 | 145 | 170 | 170 | 210 | 240 | 314 |
| H | 51 | 51 | 55 | 59 | 68 | 75 | 86 | 96 | 127 | 134 | 160 |
| N | 12 | 12 | 12 | 22 | 22 | 26 | 26 | 26 | 35 | 35 | 35 |
| P | 27 | 27 | 27 | 31 | 31 | 37 | 37 | 37 | 53 | 53 | 53 |
技術資料
1.執行標準按GB/T 8464-2023
2.測試按GB/T 13927-2008
3.材質按GB/T 12230-2005
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | WCB/CF8/CF8M | 7 | 墊片 | RPTFE+C |
| 2 | 閥蓋墊圈 | RPTFE+C | 8 | 填料 | RPTFE+C |
| 3 | 閥蓋 | WCB/CF8/CF8M | 9 | 壓蓋 | SS304 |
| 4 | 球 | SS304/SS316 | 10 | 手柄 | 1Cr13 |
| 5 | 密封圈 | RPTFE+C | 11 | 墊片 | RPTFE+C |
| 6 | 閥桿 | SS304/SS316 | 12 | 螺母 | SS304 |
