產品展示
公稱通徑:DN20～DN200
結構形式:單座、套筒式、籠式
公稱壓力:1.6Mpa～6.4Mpa
連接方式:法蘭、焊接、螺紋
適用溫度:-29oC～+550oC
驅動方式:氣動
閥體材質:鑄鋼、不銹鋼
制造標準:國標GB、德國DIN、美國API、ANSI
適用介質:水、油、蒸汽、液體
產品詳情

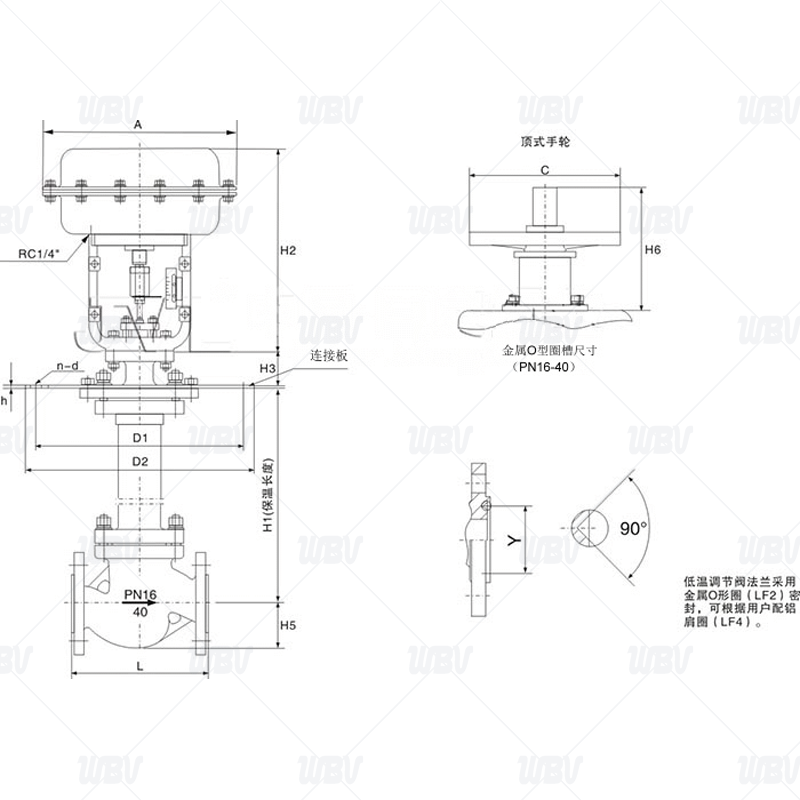

產品圖紙
產品尺寸
| 公禰通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | PN16/40 | 181 | 184 | 220 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN64 | 206 | 210 | 251 | 251 | 286 | 311 | 337 | 394 | 457 | 508 | 650 | |
| A | 285 | 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 | 470 | 470 | |
| H1 | PN16/40 | 128 | 128 | 152 | 152 | 160 | 205 | 205 | 208 | 273 | 330 | 364 |
| PN64 | 140 | 140 | 160 | 160 | 180 | 210 | 210 | 220 | 290 | 340 | 370 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
| H3 | PN16/40 | 208 | 208 | 224 | 228 | 228 | 334 | 334 | 342 | 408 | 453 | 482 |
| PN64 | 220 | 220 | 240 | 240 | 240 | 350 | 350 | 360 | 420 | 470 | 500 | |
| H4 | 238 | 238 | 402 | 402 | 405 | 627 | 628 | 635 | 698 | 702 | 728 | |
| H5 | PN16/40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 |
| PN64 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | |
| C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
| H6 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
| 重量 | PN16/40 | 21 | 22 | 24 | 32 | 38 | 62 | 67 | 83 | 132 | 160 | 245 |
| PN64 | 24 | 25 | 30 | 42 | 52 | 78 | 82 | 102 | 170 | 190 | 285 |
技術資料
1.執行標準 GB/T 4213-2024
2.結構長度標準：GB/T12221-2005
3.法蘭標準：GB/T9113.1-2000
4.試驗標準：GB/T13927-2022
產品零件表
| 名稱 | 材料 |
| 閥體、閥蓋 | WCB/WCC/WC6/CF8/CF8M/CF3/CF3M |
| 閥芯、套簡 | CF8/CF8M/CF3M+STL/17-4PH |
| 填料 | PTFE/RTFE/Graphite |
| 密封墊片 | XB350/304（特殊情況下采用） |
| 波紋膜片 | NBR+T |
| 閥桿 | 304 316 316L 17-4PH |
