您當前的位置:首頁 / 產品展示 / 全焊接球閥 / 全焊接全通徑法蘭球閥Q341HF-16/25C CF8球 雙極渦輪 防腐蝕漆
產品展示
全焊接球閥，閥門由三段獨立的鍛壓件通過焊接組成一體式而成，確保球閥在允許工況條件下連接閥體無泄漏。產品主要應用于:天然氣、石油、水等介質，適用于小區供熱、城市燃?xì)?、石油化工、鋼鐵、造船、冶金、發電站、調壓站等管道使用。
產品詳情

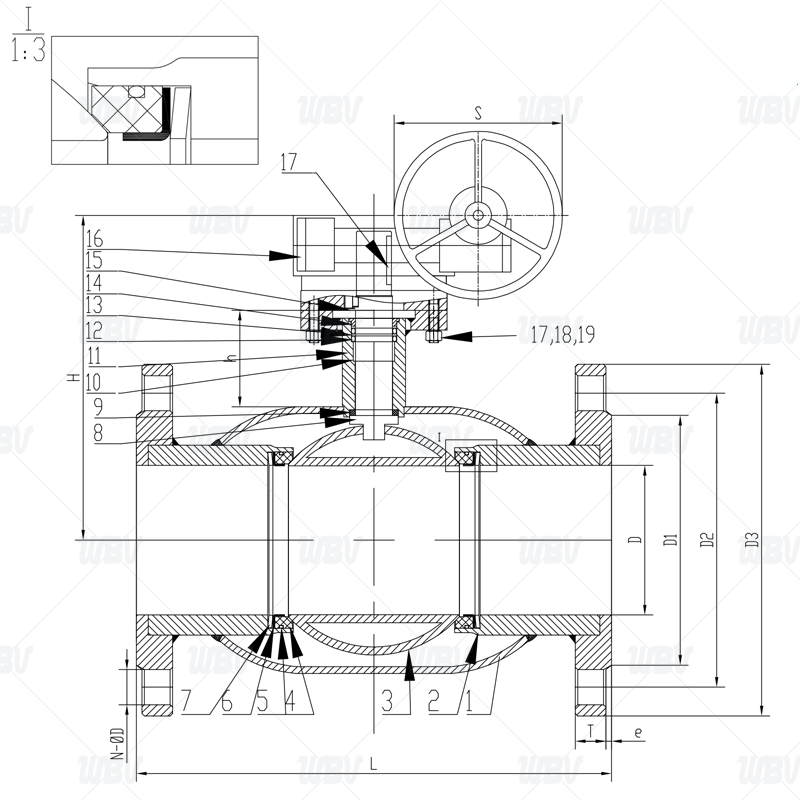

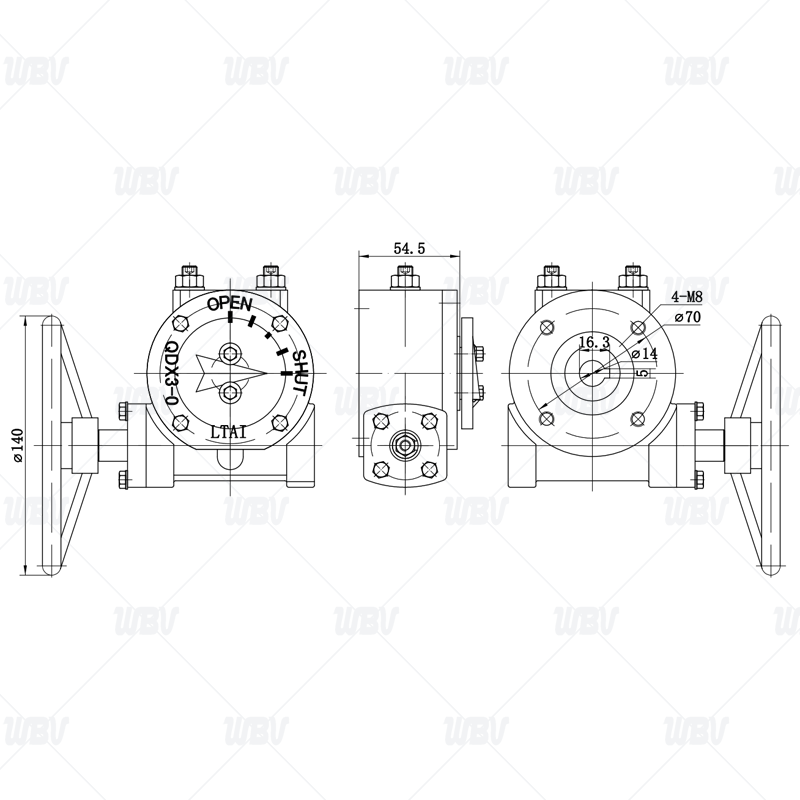

產品圖紙
連接尺寸
| DN | PN | L | D | D1 | D2 | D3 | H | h | T-e | N-?D | S |
| 50 | 16 | 270 | 50 | 102 | 125 | 165 | 134 | 65 | 18-2 | 4-18 | 160 |
| 65 | 16 | 280 | 65 | 122 | 145 | 185 | 142 | 65 | 18-2 | 8-18 | 160 |
| 80 | 16 | 300 | 80 | 138 | 160 | 200 | 240 | 77 | 20-2 | 8-18 | 200 |
| 100 | 16 | 325 | 100 | 158 | 180 | 220 | 257 | 82 | 20-2 | 8-18 | 200 |
| 125 | 16 | 350 | 125 | 188 | 210 | 250 | 270 | 82 | 22-2 | 8-18 | 230 |
| 150 | 16 | 400 | 150 | 212 | 240 | 285 | 340 | 107 | 22-2 | 8-22 | 230 |
| 200 | 16 | 530 | 200 | 268 | 295 | 340 | 400 | 117 | 24-2 | 12-22 | 250 |
| 250 | 16 | 630 | 250 | 320 | 355 | 405 | 480 | 129 | 26-2 | 12-26 | 280 |
| DN | PN | L | D | D1 | D2 | D3 | H | h | T-e | N-?D | S |
| 50 | 25 | 270 | 50 | 102 | 125 | 165 | 134 | 65 | 20-2 | 4-18 | 160 |
| 65 | 25 | 280 | 65 | 122 | 145 | 185 | 142 | 65 | 22-2 | 8-18 | 160 |
| 80 | 25 | 300 | 80 | 138 | 160 | 200 | 240 | 77 | 24-2 | 8-18 | 200 |
| 100 | 25 | 325 | 100 | 162 | 190 | 235 | 257 | 82 | 24-2 | 8-22 | 200 |
| 125 | 25 | 350 | 125 | 188 | 220 | 270 | 270 | 82 | 26-2 | 8-26 | 230 |
| 150 | 25 | 400 | 150 | 218 | 250 | 300 | 340 | 107 | 28-2 | 8-26 | 230 |
| 200 | 25 | 530 | 200 | 278 | 310 | 360 | 400 | 117 | 30-2 | 12-26 | 250 |
| 250 | 25 | 630 | 250 | 335 | 370 | 425 | 480 | 129 | 32-2 | 12-30 | 280 |
輸入扭矩
| 公稱尺寸 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 |
| 扭矩/.MI | 70 | 90 | 110 | 140 | 160 | 200 | 260 | 310 |
設計依據
1.閥門的設計按Q/320506 FDV01-20132：GB/T 12224-2005《鋼制閥門 一般要求》
2.GB/T 12220-1989《通用閥門 標志》
3.GB/T 12223-2005《部分回轉閥門驅動裝置的連接》
4.JB/T 12006-2014《鋼管焊接球閥》
5.GB/T 37827-2019《城鎮供熱焊接球閥》
6.法蘭面標準：GB/T 9113
7.法蘭端標準：GB/T 12221-2005
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 體管 | 20# | 11 | 支管 | 20# |
| 2 | 接管 | 20# | 12 | 閥桿O型圈 | 氟塑橡膠FKM |
| 3 | 球 | 304 | 13 | 墊圈 | PTFE+C |
| 4 | 閥座 | PTFE+C | 14 | 填料壓蓋 | 20# |
| 5 | 閥座O型圈 | 氟塑橡膠FKM | 15 | 軸用彈性擋圈 | 65Mn |
| 6 | 支撐環 | 60Si2Mn | 16 | 驅動裝置 | QT450 |
| 7 | 碟簧 | 60Si2Mn | 17 | 平鍵 | 45# |
| 8 | 閥桿 | 2Cr13 | 18 | 螺柱 | 8.8 |
| 9 | 止推墊 | PTFE+C | 19 | 螺母 | 8 |
| 10 | 軸承 | 低碳鋼+PTFE | 20 | 彈性墊圈 | 45# |
