產品展示
產品詳情

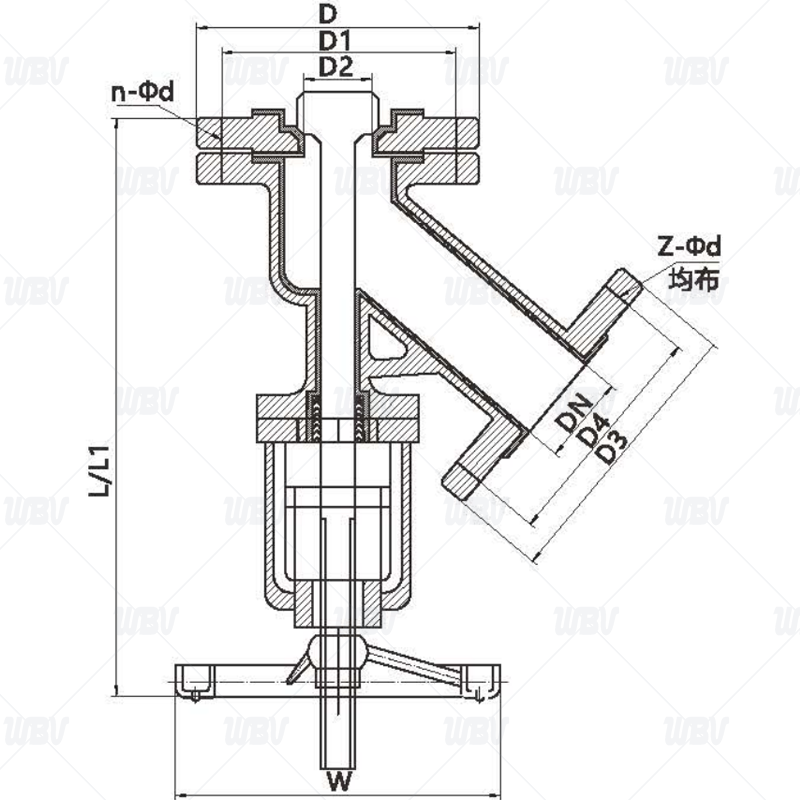

產品圖紙
產品尺寸
| 配反應罐 | 產品規(guī)格 | D | D1 | D2 | n-Фd | D3 | D4 | DN | Z-Фd | W | L | L1 |
| 50-100L | 65/32 | 160 | 130 | 32 | 4-Ф14 | 140 | 100 | 32 | 4-Ф18 | 180 | 350 | 325 |
| 200-500L | 80/40 | 190 | 150 | 40 | 4-Ф18 | 150 | 110 | 40 | 4-Ф18 | 200 | 360 | 330 |
| 1000-2000L | 100/50 | 210 | 170 | 50 | 4-Ф18 | 165 | 125 | 50 | 4-Ф18 | 220 | 395 | 360 |
| 1000-2000L | 100/50 | =210 | 185 | 50 | 4-Ф18 | 165 | 125 | 50 | 4-Ф18 | 220 | 395 | 360 |
| 1000-2000L | 100/50 | =210 | 190 | 50 | 4-Ф18 | 165 | 125 | 50 | 4-Ф18 | 220 | 395 | 360 |
| 3000L | 125/80 | 240 | 200 | 65 | 8-Ф18 | 200 | 160 | 80 | 8-Ф18 | 280 | 450 | 400 |
| 3000L | 125/80 | =240 | 210 | 65 | 8-Ф18 | 200 | 160 | 80 | 8-Ф18 | 280 | 450 | 400 |
| 5000L | 150/100 | 265 | 225 | 85 | 8-Ф18 | 220 | 180 | 100 | 8-Ф18 | 300 | 485 | 420 |
技術資料
1.執(zhí)行標準HG/T 3217-2024
2.法蘭標準HG/T 20592-2009
3.結構長度標準GB/T 12221-2005
4.壓力試驗標準GB/T 13927-2022
產品零件表
| 名稱 | 材質 |
| 閥體/閥蓋 | WCB/CF8 |
| 襯里材料 | PO/PE/PP-F46/F4/PTA |
| 閥桿 | 2Cr13/304 |
| 閥瓣 | 304 |
| 填料/墊片 | PTFE/柔性石墨 |
| 螺柱 | 1Cr17Ni2/35CrMoA |
| 螺母 | 1Cr18Ni9Ti/45 |
