您當前的位置:首頁 / 產品展示 / 止回閥 / 對夾升降式止回閥 wafer lift check valve H71H-40
產品展示
產品詳情

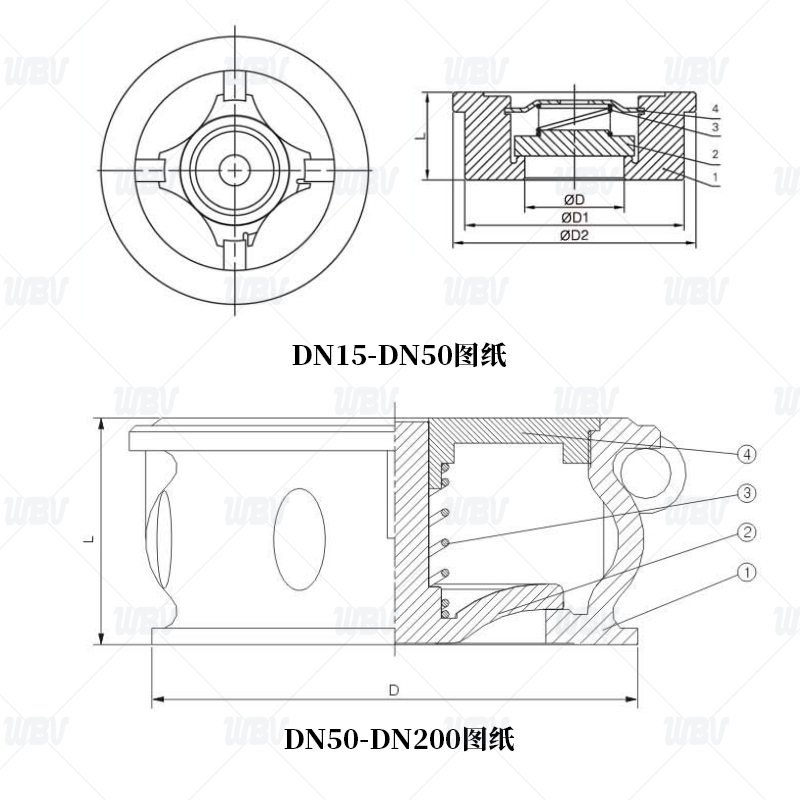

產品圖紙
產品尺寸
| NPS | ФD | ФD1 | ФD2 |
| 1/2" | 15 | 35 | 40 |
| 3/4" | 20 | 45 | 50 |
| 1" | 25 | 55 | 61 |
| 1 1/4" | 32 | 65 | 72 |
| 1 1/2" | 38 | 75 | 82 |
| NPS | D | L |
| 2" | 103 | 60 |
| 2 1/2" | 122 | 67 |
| 3" | 135 | 73 |
| 4" | 173 | 73 |
| 5" | 190 | 90 |
| 6" | 222 | 98 |
| 8" | 279 | 127 |
技術資料
1.執行標準DIN3202-K4
2.檢驗標準API 598，API 6D
產品零件表
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | CF8/CF8M |
| 2 | 閥瓣 | CF8/PTFE |
| 3 | 扭簧 | SS/SS304/SS316 |
| 4 | 閥蓋 | SS/SS304/SS316 |
